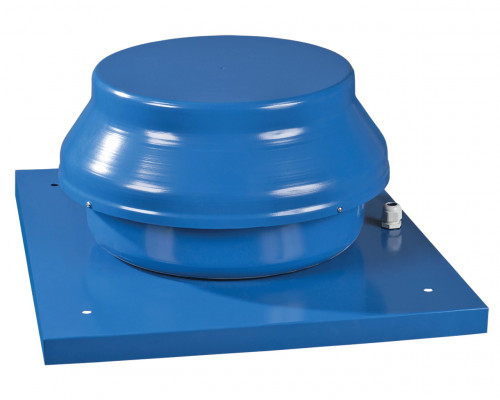

Вытяжной вентилятор крышный Вентс ВКМК 315 предназначен для установки на кровле здания. Используется в вытяжных системах вентиляции помещений промышленного и коммерческого назначения: цехов, склада, магазинов и т.д. Вентилятор может удалять воздух с температурой в диапазоне от -25°С до +45°С и максимальной производительностью 1880 м3/ч (зависит от потери давления сети). В вентиляторе используется однофазный двигатель с потреблением 296 Вт, при необходимости можно уменьшать производительность вентилятора регулятором скорости (заказывается отдельно).
Подробные технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 1,34 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 296 |
| Производительность, м3/ч | 1880 |
| Скорость вращения, мин-1 | 2720 |
| Уровень шума на расстоянии 3 м, дБ(А) | 54 |
| Максимальная температура перемещаемого воздуха, С | -25...+45 |
| Вес, кг | 10,1 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 315 |
Габаритные размеры
| Размеры | D | D1 | H | L | L1 |
| мм | 315 | 500 | 269 | 590 | 450 |
Диаграмма
Конструкция
Корпус изготовлен из стали с полимерным покрытием. В модели ВКМКп у основания корпуса предусмотрена тонкая стальная присоединительная пластина.
Двигатель
Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопатками. Двигатели оснащены встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Плавная или ступенчатая регулировка осуществляется с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Для этой модели подходит регулятор Вентс РС-1-400 (приобретается отдельно).
Монтаж
Крышный вентилятор устанавливается на кровле непосредственно над вентиляционным каналом или шахтой. Жесткое крепление к неподвижной ровной поверхности осуществляется при помощи присоединительной пластины. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Документация
(файл pdf, откроется в новой вкладке)
