Кухонний вентилятор Вентс КСК 450 4Д використовується для витяжної вентиляції приміщень кухні ресторану, їдальні або печей Josper. Вентилятор здатний видаляти гаряче повітря, що містить жир, з температурою до 120°С і максимальною продуктивністю 7840 м3/год. Може бути встановлений як усередині приміщень, так і зовні на вулиці. Для зменшення рівня шуму в корпусі вентилятора використовується шумоізоляція мінеральною ватою 50 мм. В цій моделі вентилятора використовується трифазний двигун.
Технічні характеристики
| Параметр | Величина |
| Напруга, В | 380 |
| Струм, А | 2.81 |
| Частота струму, Гц | 50 |
| Максимальна потужність, Вт | 1350 |
| Продуктивність, м3/год | 7840 |
| Швидкість обертання, хв- 1 | 1450 |
| Рівень шуму на відстані 3 м, дБ (А) | 56 |
| Максимальна температура переміщуваного повітря, С | - 20...+120 |
| Вага, кг | 109 |
| Захист, клас | IP 54 |
| Розмір патрубка, мм | 450 |
Габаритні розміри
| D | B | B1 | H | H1 | L | L1 | L2 | L3 | L4 |
| 450 | 996 | 750 | 980 | 870 | 925 | 900 | 850 | 782 | 437 |

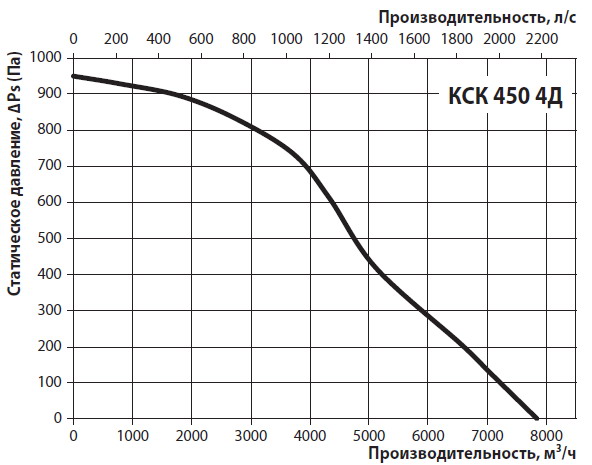

Графік витрати повітря і тиску
Конструкція
Для ізоляції від шуму і втрат тепла корпус вентилятора виконаний з оцинкованої сталі з використанням мінеральної вати завтовшки 50 мм. Для зручності сервісного обслуговування і миття вентилятора блок двигун-крильчатка відкривається на шарнірах.
Для герметичного з'єднання з повітропроводами на фланцях вентилятора передбачено гумове ущільнення. Монтажна рама виконана з віброгасниками.
Двигун
У вентиляторі використовується трифазний двигун з короткозамкнутим ротором та сталева відцентрова крильчатка з вперед загнутими лопатками. Двигун не вимагає обслуговування та оснащений вбудованими термоконтактами з виводами для підключення до зовнішнього облаштування захисту від перегрівання. Клас обмотки ізоляції двигуна F. Тип захисту IP 54.
Регулювання швидкості
Дозволяється використати плавне або ступінчасте регулювання продуктивності вентилятора. Для цього необхідно використати частотний регулятор або автотрансформатор. Допускається до одного регулюючого пристрою підключати декілька вентиляторів, за умови що загальна споживана потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
Для цієї моделі підходить регулятор Вентс РСА5Д-3,5-Т (купується окремо).
Монтаж
Вентилятор кухонний призначений для з'єднання з круглими повітропроводами. Кріплення вентилятора на стіну здійснюється за допомогою кронштейнів. Підключення до електричної мережі здійснюється за допомогою клемної коробки, встановленої на електродвигуні. Довжину електричного кабелю необхідно вибирати із запасом, з урахуванням відкидання блоку двигун крильчатка. Перед і за вентилятором рекомендується встановити гнучкі вставки. Під час установки вентилятора необхідно забезпечити пряму ділянку повітропроводу завдовжки не менш одного діаметру повітропроводу з боку входу і не менше трьох діаметрів з боку виходу повітря.
Гарантія
Виробник гарантує нормальну роботу вентилятора упродовж 24 місяців з дня продажу.
Паспорт
(Інструкція у форматі pdf, відкриється в новій вкладці)
Розрахунок вентилятора для зонта
Онлайн-калькулятор для розрахунку продуктивності витяжної парасольки
