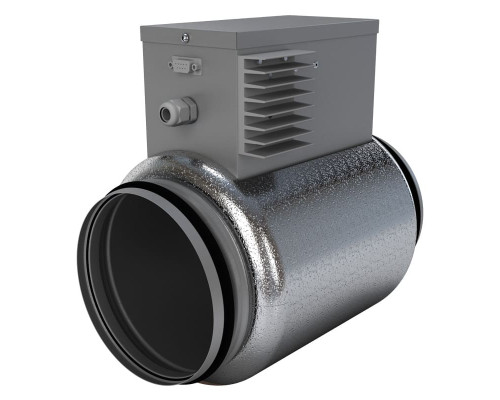

Обогреватель предподогрева Vents НКП 150-1,2-1

Электрический нагреватель преднагрева Вентс НКП 150-1,2-1 мощностью 1,2 кВт используется для подогрева приточного воздуха в системах вентиляции с рекуперацией тепла. Преднагрев защищает рекуператор от обмерзания в холодный период года.

Состоит из корпуса, блока управления и нагревательных элементов из нержавеющей стали. Для герметичного соединения с воздуховодами нагреватель оборудован резиновыми уплотнителями. Устанавливается в разрыв воздуховода между забором воздуха и вентиляционной установкой.

Канальные нагреватели оснащены двумя термостатами защиты от перегрева:

• основная защита с автоматическим перезапуском (температура срабатывания +50°С). После охлаждения термостат автоматически замыкает цепь нагревателя.
• аварийная защита с ручным перезапуском (температура срабатывания +90°С). В случае срабатывания питание на нагреватель можно подать только после ручного сброса аварии.

Монтаж

Конструкция нагревателя позволяет закрепить его на круглых воздуховодах с помощью хомутов. Направление движения воздуха должно соответствовать стрелке на калорифере. Канальные нагреватели могут устанавливаться в горизонтальном или вертикальном положении, кроме положения блоком управления вниз (опасность затекания конденсата и замыкания электропроводки).

Перед нагревателем обязательно должен быть установлен воздушный фильтр, который защищает от загрязнения нагревательные элементы. Рекомендуемое расстояние между нагревателем и другими элементами системы должно быть не менее двух присоединительных диаметров.

С контроллером вентиляционной установки соединяется с помощью кабеля с разъемом DB-9M через внешний разъем на корпусе. (кабель входит в комплект).

Технические характеристики

Габаритные размеры

График подбора необходимой мощности преднагревателя

Пример расчета.

Необходимо подобрать преднагреватель для установки с расходом воздуха 220 м³/час.

Расчетная наружная температура составляет - 15°С. Определяем точку пересечения линий 1 и 2. Точка пересечения попадает в зеленую область. По обозначению цвета определяем, что нам нужен нагреватель мощностью 1,2 кВт.

Диаграмма

Руководство пользователя

(файл в формате pdf, откроется в новой вкладке браузера)
