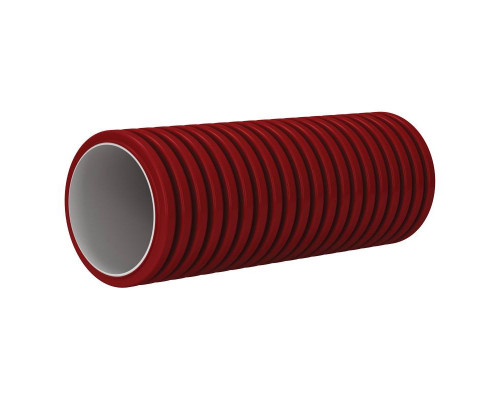

Напівжорсткий повітровід Домофлекс 01905000 діаметр 90 мм використовується для переміщення повітря в системах припливно-витяжної вентиляції. Напівжорстка конструкція дозволяє їх використовувати для прихованого монтажу в стінах, стелі або заливці в підлогу.
Внутрішня поверхня гладка, канал витримує тиск бетонної стяжки завдяки формі та матеріалу.
Технічні характеристики
Зовнішній діаметр: 90 мм
Внутрішній діаметр: 76,5 мм
Радіус вигину : 180 мм
Довжина: 50 метрів
Температура переміщуваного повітря : від - 20°C до +60 oС
Кільцева міцність: 8 кН/м2 відповідно до EN ISO 9969.
Матеріал: поліетилен високої щільності (HDPE), якому властиво висока міцність, гнучкість, розтяжність та еластичність.
Діаграма втрат тиску
| Номінальний діаметр | DN 90 | |||
| Швидкість повітря, м/с | 2 | 2,5 | 3 | |
| 1 канал - витрата, м3/год | 36 | 42 | 50 | |
| 2 канали - витрата, м3/год | 70 | 84 | 101 | |
| Опір каналу, Па | ||||
| Довжина каналу, м | 2 | 2,5 | 3,4 | 5,1 |
| 4 | 5,0 | 6,8 | 10,4 | |
| 6 | 7,5 | 10,2 | 15,6 | |
| 8 | 10,0 | 13,6 | 20,8 | |
| 10 | 12,5 | 17,0 | 26,0 | |
| 12 | 15,0 | 20,4 | 31,2 | |
| 14 | 17,5 | 23,8 | 36,4 | |
| 16 | 20,0 | 27,2 | 41,6 | |
| 18 | 22,5 | 30,6 | 46,8 | |
Як монтувати
Є декілька варіантів прокладення напівжорстких повітропроводів.
Повітропровід можна прокладати через дерев'яні балки в полі або стелі
Канали можна прокласти в стяжку підлоги
Установка під стелею
Установка в комбінації з системою тепла підлога
Детально про монтаж ви можете дізнатися в посібнику з монтажу по посиланню нижче на цій сторінці в розділі Прикріплені файли.
