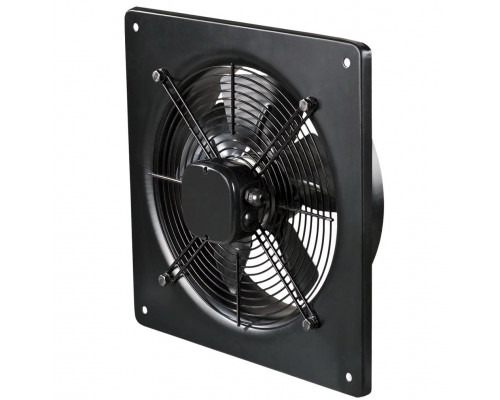

Осевой вентилятор Вентс ОВ 4Д 550 предназначен для вытяжной или приточной вентиляции помещений без использования воздуховодов. Вентилятор оборудован монтажной квадратной пластиной 725 х 725 мм. Промышленный вентилятор способен перемещать воздух с температурой в диапазоне от -30°С до +60°С и максимальной производительностью 9700 м3/ч. Используется трехфазный четырехполюсный двигатель. Монтаж вентилятора осуществляется в проем стены диаметром минимум 570 мм.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 400 |
| Ток, А | 1,5 |
| Частота тока, Гц | 50 |
| Потребляемая мощность, Вт | 750 |
| Производительность, м3/ч | 9700 |
| Скорость вращения, мин-1 | 1350 |
| Уровень шума на расстоянии 3 м, дБ(А) | 64 |
| Максимальная температура перемещаемого воздуха, С | -30...+60 |
| Вес, кг | 16,6 |
| Защита, класс | IP24 |
| Размер патрубка, мм | 550 |
Габаритные размеры
| Размеры | D | B | B1 | d | L |
| мм | 570 | 725 | 675 | 11 | 260 |
Диаграмма
Конструкция
Корпус и крыльчатка изготовлены из стали с полимерным покрытием. Клеммная коробка имеет шнур для выносного подключения.
Двигатель
Используется четырехполюсный асинхронный двигатель в трехфазном исполнении с внешним ротором и оснащенный встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации до (40 000 часов). Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Регулировка скорости вентилятора может осуществляться:
- с помощью автотрансформаторного устройства
- с помощью частотного регулятора.
К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Регулировка ступенчатая
Трехфазный регулятор скорости Вентс серии РСА5Д* используется для ступенчатого изменения производительности систем вентиляции на базе вентилятора. Регулятор имеет пять скоростей с выходным напряжениям 90В - 150В - 200В - 280В - 400В.
*Регулятор приобретается отдельно.
Плавная регулировка частотным преобразователем
Частотный регулятор Вентс серии ВФЕД* применяется для изменения производительности вентиляторов, оборудованных трехфазными двигателями. С его помощью можно запитывать трехфазный вентилятор от "бытовой" сети напряжением 220 В.
*Регулятор приобретается отдельно.
Как монтировать вентилятор
Вентилятор устанавливается на поверхность стены при помощи квадратной присоединительной пластины. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Если вентилятор будет использоваться с возможным попаданием воды внутрь, то необходимо предусмотреть установку над ним защитного козырька.
Пошаговая инструкция
Выполните отверстие в стене диаметром не менее 570 мм.
Приложите вентилятор, разметьте отверстия на стене. Заранее убедитесь, что направление движения воздуха на вентиляторе (отмечено стрелкой на патрубке) совпадает с необходимым.
Прикрепите вентилятор к стене. Внутреннее пространство между патрубком и стеной, монтажной пластиной и стеной рекомендуется герметизировать с помощью герметика.
Снимите крышку на клеммной коробке.
Произведите подключение вентилятора согласно схемы подключения, указанной в паспорте. Вентилятор необходимо заземлить.
Пример использования вентилятора
В данном примере осуществляется вытяжная вентиляция из помещения водоподготовки, где необходимо обеспечить требуемый воздухообмен.
Гарантия
Завод-изготовитель устанавливает гарантийный срок эксплуатации в течение 24 месяцев (2 года) с момента продажи вентилятора, при условии соблюдения пользователем правил монтажа, эксплуатации, хранения, транспортировки.
Документация
(инструкция в формате pdf, откроется в новой вкладке)
