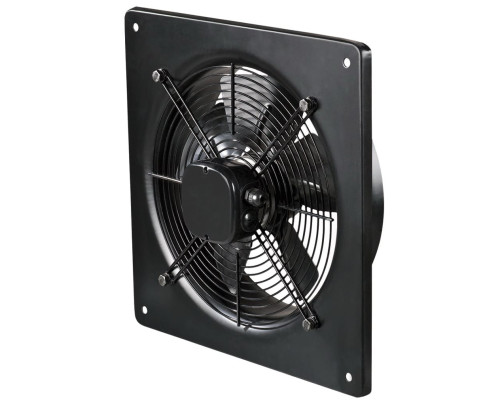

Осевой вентилятор Вентс ОВ 4Д 550

Осевой вентилятор Вентс ОВ 4Д 550 предназначен для вытяжной или приточной вентиляции помещений без использования воздуховодов. Вентилятор оснащен монтажной квадратной пластиной 725 х 725 мм. Способен перемещать воздух с температурой в диапазоне от -30°С до +60°С и максимальной производительностью 9700 м³/час. Используется трехфазный четырехполюсный двигатель. Монтаж вентилятора осуществляется в отверстие стены диаметром минимум 570 мм.

Технические характеристики

Параметр	Величина
Напряжение, В	400
Ток, А	1,5
Частота тока, Гц	50
Потребляемая мощность, Вт	750
Производительность, м3/час	9700
Скорость вращения, об/мин	1350
Уровень шума на расстоянии 3 м, дБ(А)	64
Максимальная температура перемещаемого воздуха, °С	- 30...+60
Вес, кг	16,6
Защита, класс	IP24
Размер патрубка, мм	550

Габаритные размеры

Размеры	D	B	B1	d	L
мм	570	725	675	11	280

Диаграмма

Конструкция

Корпус и лопасти изготовлены из стали с полимерным покрытием. Клеммная коробка имеет шнур для выносного подключения.

Двигатель

Используется четырехполюсный асинхронный двигатель в трехфазном исполнении с наружным ротором и оснащенный встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации (до 40 000 часов). Двигатель в вентиляторе имеет класс защиты IP 44.

Регулирование скорости

Регулирование скорости вентилятора может осуществляться:

• с помощью автотрансформаторного устройства
• с помощью частотного регулятора.

К одному регулирующему устройству можно подключить сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.

Регулирование ступенчатое

Трехфазный регулятор скорости Вентс серии РСА5Д* используется для ступенчатого изменения производительности систем вентиляции на основе вентилятора. Регулятор имеет пять скоростей с выходным напряжением 90В - 150В - 200В - 280В - 400В.

*Регулятор покупается отдельно.

Плавное регулирование частотным преобразователем

Частотный регулятор Вентс серии ВФЕД* применяется для изменения производительности вентиляторов, оснащенных трехфазными двигателями. С его помощью можно питать трехфазный вентилятор от "бытовой" сети напряжением 220 В.

*Регулятор покупается отдельно.

Как монтировать вентилятор

Промышленный вентилятор устанавливается на поверхность стены с помощью квадратной присоединительной пластины. Электрическое подключение и установка должны выполняться в соответствии с инструкцией и электрической схемой, указанной на клеммной коробке.

Если вентилятор будет использоваться с возможным попаданием воды внутрь, необходимо предусмотреть установку над ним защитного козырька.

Пошаговая инструкция

Выполните отверстие в стене диаметром не менее 570 мм

Приложите вентилятор, отметьте отверстия на стене. Заранее убедитесь, что направление движения воздуха на вентиляторе(обозначено стрелкой на патрубке) совпадает с необходимым.

Прикрепите вентилятор к стене. Внутреннее пространство между патрубком и стеной, монтажной пластиной и стеной рекомендуется заделать герметиком.

Снимите крышку на клеммной коробке.

Произведите подключение вентилятора согласно схеме подключения, указанной в паспорте. Вентилятор необходимо заземлить.

Пример использования вентилятора

В этом примере осуществляется вытяжная вентиляция из помещения водоподготовки, где необходимо обеспечить необходимый воздухообмен.

Гарантия

Завод-изготовитель устанавливает гарантийный срок эксплуатации в течение 24 месяцев(2 года) с момента продажи вентилятора, при условии соблюдения пользователем правил монтажа, эксплуатации, хранения, транспортировки.

Документация

(файл pdf, откроется в новой вкладке)
