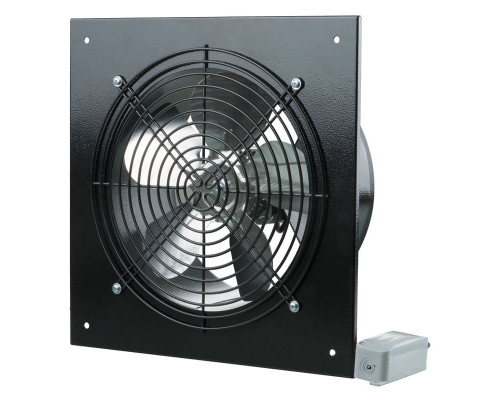

Осевой вентилятор Вентс ОВ1 250

Осевой вентилятор Вентс ОВ1 250 подходит для вытяжной и приточной вентиляции. Его производительность составляет 1070 м³/час. Диаметр отверстия во внешней стене для монтажа составляет 262 мм. Может перемещать воздух в диапазоне температур от -30°С до +40°С, что делает его универсальным для использования в любых условиях. Поскольку вентиляторы этого типа имеют небольшое давление, их используют без системы воздуховодов.

Оборудован однофазным двигателем, который обеспечивает его эффективную работу. Кроме того, возможно регулирование производительности вентилятора с помощью регулятора скорости, который поставляется отдельно. Это позволяет настроить вентиляционную систему на необходимый уровень производительности и обеспечить комфортную среду в любых условиях.

Технические характеристики

Габаритные размеры

График производительности

Конструкция

Корпус и лопасть изготовлены из стали с полимерным покрытием, что обеспечивает прочность и долговечность. Клеммная коробка выносная и имеет кабель для дистанционного подключения.

Двигатель

Используется асинхронный двигатель с внешним ротором, который оснащен встроенной тепловой защитой, позволяющей автоматически перезапуститься после аварийных ситуаций. Использование подшипников скольжения в двигателях обеспечивает длительный срок службы (до 40 000 часов). Кроме того, двигатель имеет класс защиты IP 44, что обеспечивает надежную защиту от влаги и пыли.

Управление

Включение осуществляется с помощью внешнего выключателя, который подходит по параметрам, указанным в разделе "Технические характеристики".

Для обеспечения большей эффективности вентиляции вы можете использовать датчики или регуляторы температуры (приобретаются отдельно).

Регулирование скорости

Плавное или ступенчатое регулирование осуществляется с помощью тиристорного регулятора или автотрансформатора. К одному такому устройству можно подключить сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превысят номинальные параметры регулятора.

Возможно использование регулятора скорости Вентс РС-1-300. Он может включать, выключать вентиляцию и регулировать расход воздуха.

Включение по температуре

Регулятор температуры Вентс РТ-10 является электрическим термостатом и применяется для контроля поддерживаемой в помещении температуры. Он может включать вентилятор или выключать (в зависимости от настроек) при достижении в помещении установленного уровня температуры. Температурный диапазон регулирования: от +10 до +30°С.

Монтаж

Приточно-вытяжной вентилятор устанавливается на поверхность стены с помощью квадратной присоединительной пластины. Подача питания осуществляется через выносную клеммную коробку. Электрическое подключение и монтаж должны выполняться в соответствии с инструкцией и электрической схемой, указанной в документации.

Схема подключения

Для обеспечения безопасности и правильного функционирования системы электропитания необходимо установить автоматический выключатель QF на внешнем вводе для обеспечения безопасности электропитания стационарной сети. В случае короткого замыкания или перегрузки он автоматически отключает электрическую цепь. Место расположения выключателя должно быть доступным для оперативного отключения изделия. Номинальный ток выключателя должен превышать максимальный ток потребления изделия.

Инструкция по установке

Выполните отверстие в стене диаметром не менее 262 мм.

Приложите корпус и выносную коробку, отметьте отверстия на стене. Заранее убедитесь, что направление движения воздуха (обозначено стрелкой на фланце) совпадает с необходимым.

Прикрепите вентилятор к стене. Внутреннее пространство между фланцем и стеной, монтажной пластиной и стеной рекомендуется заделать герметиком. Выполните подключение в соответствии со схемой подключения, указанной в паспорте. Вентилятор необходимо заземлить.

Пример использования

Гарантия

Производитель установил гарантию на свой продукт 24 месяца с даты продажи через розничную торговую сеть при условии, что пользователем были выполнены правила транспортировки, хранения, монтажа и эксплуатации изделия.

Паспорт вентилятора

(инструкция в формате pdf, откроется в новой вкладке)
