Описание

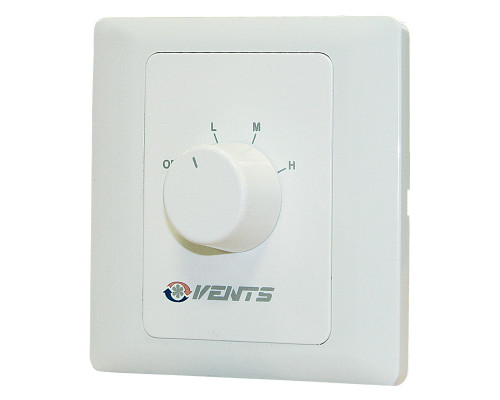

Переключатель скорости трехскоростного вентилятора Вентс П3-1-300 используется для постепенного изменения скорости вращения лопастей. Применяется для однофазных вентиляторов с номинальным током менее 5 А.
Конструкция и управление
Корпус переключателя изготовлен из пластика. Возможно непосредственное переключение скоростей вентиляторов (схема подключения 1) или вместе с освещением в помещении (схема подключения 2).
Технические характеристики
| Параметр | Величина |
| Напряжение в сети, В | 230 |
| Габариты АхВхС, мм | 88х88х51 |
| Номинальный ток, А | 5 |
| Максимальная температура окружающей среды, С | 40 |
| Количество переключаемых скоростей | 3 |
| Защита, класс | IP 40 |
| Масса, кг | 0,13 |
Варианты подключения
Доступны два варианта подключения переключателя.
Подключение вентилятора для регулирования скорости
Схема 1. Вентилятор с помощью внешнего переключателя S может быть вручную включен на одну из необходимых 3-х скоростей или выключен.
Подключение вентилятора параллельно с освещением
Схема 2. Вентилятор с помощью внешнего переключателя S может быть вручную включен на одну из 3-х скоростей, при этом освещение в помещении включается параллельно, или выключен, при этом освещение в помещении выключается. Вентилятор не может быть включен без освещения и наоборот.
Монтаж
Регулятор предназначен для установки внутри помещений на стене в скрытой монтажной коробке МКВ-2 (приобретается отдельно, выберите комплектацию поставки вместе с монтажной коробкой)
Вентс МКВ-2
Регулятор также может устанавливаться в другие стандартные электромонтажные круглые коробки.
Гарантия
Производитель гарантирует нормальную работу переключателя скорости в течение 12 месяцев с дня продажи через розничную торговую сеть при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации.
Руководство пользователя
(формат pdf, откроется в новой вкладке)
Габариты и вес
