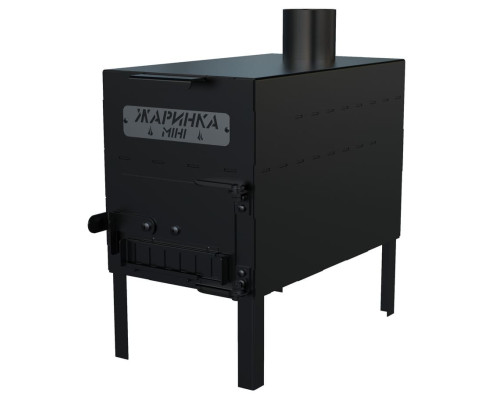

Печь буржуйка Вентс Жаринка-мини ПМТГ-5

Печь буржуйка Вентс Жаринка-мини ПМТГ-5 длительного горения используется для отопления и приготовления пищи в помещениях до 30 м²*. Сверху плоская поверхность, на ней можно готовить еду или кипятить воду.

Габаритные размеры 506х300х580 мм (без дымовой трубы) позволяют установить ее в удобном месте.

*Такое отопительное устройство можно использовать только в помещениях, которые соответствуют правилам пожарной безопасности в Украине НАПБ А.01.001-2014 и правилам ДБН В.2.5-67:2013.

Технические характеристики

Масса, кг	27,8
Максимальная мощность, кВт	5*
КПД, %	80
Объем топочной, дм3	51
Высота дымаря минимальная, м	5
Длина деревянного бруска для загрузки, мм	450
Время работы на одной загрузке, часов	5**

*Мощность зависит от типа топлива, режима и условий горения

**режим тления

Габаритные размеры

Описание

Стальная печь на дровах или твердом топливе применяются для обогрева и приготовления пищи. Основной режим работы это горение, тлеющее, по принципу дровяного газогенератора. Режим работы определяется пользователем и зависит от скорости достижения необходимой температуры в помещении.

Корпус имеет цельносварную конструкцию. Для изготовления использована высококачественная сталь толщиной 3 мм. Толщина дна составляет 4 мм. Дверцы выполнены в виде двух стенок, между ними воздушная подушка. Это сохраняет герметичность и обеспечивает хорошую изоляцию камеры сгорания. Простой механизм закрытия надежно фиксирует их на корпусе.

Печь оборудована выходным патрубком 100 мм.

Особенность этой металлической буржуйки это камера догорания, где происходит догорание выходных газов – процесс частичного пиролиза. Такой процесс сопровождается повышением температуры и увеличением КПД устройства. Контур сконструирован таким образом, чтобы максимально эффективно использовать тепло из топлива.

Загрузка топлива происходит через дверцы, которые позволяют загружать полена длиной до 450 мм. Режим догорания печных газов устанавливается с помощью клапана-шубера. Интенсивность горения регулируется зольником.

Верхняя поверхность используется как варочная.

Монтаж и выбор места установки

Перед установкой агрегата необходимо убедиться, что в помещении обеспечен приток свежего воздуха. Для обслуживания и очистки достаточно места. Пол следует защищать металлическим листом с размерами 0,7х0,5 м. Расстояние от дверцц топочной до противоположной стены должно быть не менее 1,5 метра.

Отопительный агрегат должен быть установлен на расстоянии 1,5 метра от любых горючих конструкций или других предметов. Если конструкция из негорючих материалов (кирпичная стена и т. д.), то с отрывом не менее 1 метра.

При установке устройства задняя его часть должна быть поднята на 1-5° относительно линии горизонта. Это позволяет обеспечить тягу.

Монтаж дымохода

Используется только с вертикальным дымоходом, который естественным путем удаляет продукты горения на открытое воздух.

При монтаже дымохода необходимо соблюдать следующие условия:

• герметичность, водонепроницаемость, должен быть изготовлен из материала, устойчивого к коррозии и давлению газов
• подключать только к одному отопительному агрегату
• диаметр должен быть таким же, как и патрубок отопительного устройства
• должен быть вертикальным, допускается отклонение от вертикали не более 45°
• не допускается попадание внутрь осадков и посторонних предметов во время ветра
• дымоход должен соответствовать нормам ДБН В.2.5-67:2013, СНиП 2,04,05-91 п.3,77 доп.16,1, а также п.5.26 правил пожарной безопасности Украины.

Правила эксплуатации

Можно использовать определенные виды твердого топлива: дрова, отходы от дерева, деревянные и торфяные брикеты, пеллеты, бумагу, картон и т. д. Стандартный вариант топлива – сухие колотые дрова. При использовании опилок их необходимо использовать вместе с кусочками древесины или вместе с дровами. Запрещается использование любых видов жидкости или газа, угля, кокса и т. д.

Перед разжиганием регулятор подачи воздуха должен быть закрыт. Дверцы должны быть приоткрыты для обеспечения подачи воздуха для горения.

Для разжигания пламени используйте бумагу и щепки. Не используйте жидкие разжигатели. После образования устойчивого пламени заполните топку примерно на 3/4 от общего объема и закройте дверцы. В течение 15 минут не отходите от горелки. В этот период нагревается корпус и дымоход. Равномерное прогревание дымохода обязательно при разжигании. Нельзя сразу закладывать большое количество топлива, это может привести к обратному тяге из-за перепада температур.

Регулировать режим работы можно с помощью регулятора подачи воздуха в нижней зоне корпуса под дверцами. При закрытии регулятора КПД будет максимальной, так как расход топлива будет снижен из-за малого количества кислорода для горения. Перед открытием дверцов необходимо максимально открыть регулятор подачи воздуха.

Перед каждым новым разжиганием очищайте топку от золы и пепла.

Что делать нельзя

• допускать к работе несовершеннолетних
• размещать перед камерой сгорания топливо и любые другие горючие предметы
• сушить непосредственно на корпусе и стенках одежду, дрова и любые другие горючие материалы
• использовать для разжигания горючие жидкости
• использовать уголь, кокс или газ
• использовать дрова или топливо длиной более 450 мм
• использовать вентиляционные вытяжные каналы как дымоход
• использовать как дымоход асбестовые или керамические трубы

Дополнительное оборудование

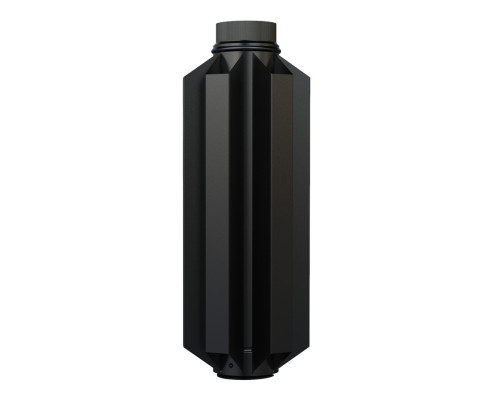

Дополнительно можно заказать экономайзер.

Увеличивает отдачу тепла от продуктов горения в дымоходе. Устанавливается на патрубок между корпусом и дымоходом. Конструкция состоит из дополнительных ребер для увеличения площади поверхности.

Руководство пользователя

(документ в формате pdf, откроется в новой вкладке)
