Опис

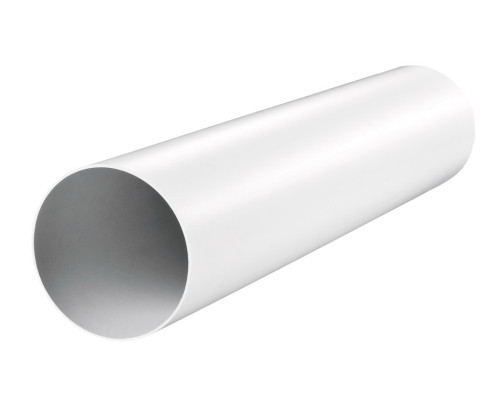

Канал пластиковий вентиляційний 125 мм використовується для переміщення повітря в системі витяжної або припливної вентиляції. Довжина каналу 1,5 метра. Пластиковий повітровід Вентс Пластивент 2015 є одним з елементів системи каналів. Може використовуватися з іншими елементами круглого перерізу. Також за допомогою цього каналу можна з'єднати будь-який з витяжних вентиляторів побутової серії Вентс з вентиляційною шахтою.
Конструкція
- канали виготовлені з ПВХ білого кольору.
- діаметр перерізу 125 мм
- довжина каналу 1,5 метра.
- вентиляційні труби пластикові з'єднуються між собою за допомогою з'єднувача відповідного діаметру
Розміри
| Розміри | D | D1 | L |
| мм | 125 | 128 | 1500 |
Таблиця підбору перерізу круглого повітроводу
| Діаметр повітроводу, мм | Витрата повітря при швидкості повітря, м³/год | ||||
| 2 м/с | 3 м/с | 4 м/с | 5 м/с | 6 м/с | |
| Ø 100 мм | 52 | 78 | 104 | 130 | 156 |
| Ø 125 мм | 90 | 135 | 180 | 225 | 270 |
| Ø 150 мм | 124 | 191 | 254 | 318 | 382 |
| Ø 200 мм | 227 | 340 | 454 | 567 | 680 |
| Ø 250 мм | 360 | 540 | 720 | 900 | 1080 |
| Ø 315 мм | 567 | 850 | 1134 | 1417 | 1701 |
Приклад 1. Наприклад, потрібна труба для витяжки на кухні. Продуктивність вказана 300 м³/год. Швидкість в магістральному перерізі приймається 5-6 м/сек. По таблиці підходить повітровід з діаметром 150 мм
Приклад 2. Необхідно підібрати бічний повітровід від магістрального (кореневого) перерізу від припливної гілки вентиляції. Швидкість у відгалуженнях приймається 3-4 м/сек. Продуктивність повинна скласти за розрахунком 100 м³/год. По таблиці підходить круглий повітровід з діаметром 100 мм
Габарити та вага
