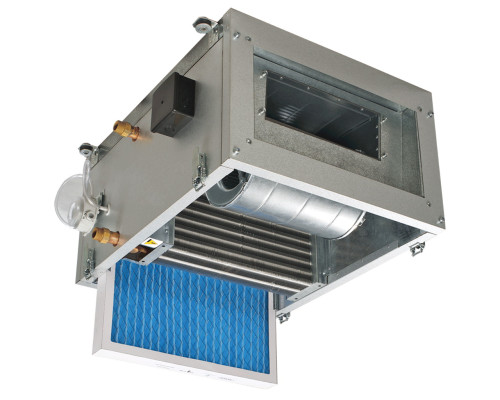

Приливная установка Вентс МПА 2500 В

Припливная установка вентиляционная Вентс МПА 2500 В с водяным нагревателем предназначена для использования в составе системы приточной вентиляции. Приточный агрегат способен обеспечить подачу наружного воздуха с номинальной производительностью 2150 м³/час. Приточный воздух проходит в установке подготовку - фильтруется и подогревается до необходимой температуры. Установка подключается к воздуховодам или другим элементам вентиляции с сечением 500x300 мм.

Корпус

Корпус установки Вентс МПА 2500 У изготовлен из алюмоцинковой стали, которая более долговечна по сравнению с обычной оцинкованной сталью. Для уменьшения потерь тепла и уровня шума корпус установки изолирован минеральной ватой толщиной 25 мм. Для возможности сервисного обслуживания предусмотрено открытие одной из стенок установки.

Фильтр

Для предотвращения попадания загрязнений во внешний воздух в систему вентиляции в установке предусмотрен фильтр сменной кассеты. Класс фильтрации G4.

Нагреватель

Подогрев приточного воздуха в холодный период года выполняется за счет встроенного водяного нагревателя.

Вентилятор

В установке применяется центробежный вентилятор с изогнутыми вперед лопастями. Для защиты двигателя вентилятора предусмотрен тепловой защит с автоматическим перезапуском. В электродвигателе используются шариковые подшипники качения. Закрытые подшипники качения практически не требуют обслуживания. Срок их службы до 40000 часов.

Управление установкой

Установка оснащена встроенной системой автоматики на базе контроллера.

Функции встроенной системы автоматики приточной установки

• включение и выключение установки
• защита калорифера от замерзания
• сигнализация о необходимости чистки фильтров или их замены
• возможность регулирования производительности приточной установки. Регулирование ступенчатое - возможны 3 скорости.
• работа установки по таймеру
• поддержание заданной температуры приточного воздуха путем воздействия на привод трехходового клапана, регулирующего подачу теплоносителя в жидкостный нагреватель
• управление и контроль работы внешнего циркуляционного насоса, установленного на линии подачи теплоносителя в жидкостный нагреватель(насос узла смешивателя);
• остановка системы по команде от щита пожарной сигнализации
• управление приводом воздушного клапана

При наличии узла смешивателя пульт управления позволяет поддерживать заданную температуру воздуха в помещении путем изменения расхода теплоносителя через воздушный нагреватель. Использование узла смешивателя с насосом позволяет осуществлять описанное ранее регулирование при разнице давлений теплоносителя в прямой и обратной магистрали менее 40 кПа. Узел смешивателя с насосом помогает предотвратить замерзание теплообменника и дает дополнительное время для проведения оперативных мероприятий при возникновении аварийной ситуации. (Узел смешивателя заказывается отдельно.)

Монтаж

Разместить приточную установку можно в подсобных помещениях(балкон, лоджия, кладовая) или в основных под потолком или в нише.

Установка может монтироваться на полу, к потолку или на стене с помощью кронштейнов. При монтаже необходимо учитывать, что для сервисного обслуживания требуется доступ к установке, то есть требуется предусмотреть ревизионный люк или другой способ.

Использование установки на примере вентиляции офиса

В подвесном пространстве устанавливается приточная установка МПА. Для забора воздуха и выброса во внешние стены делаются отверстия. Свежий воздух проходит через наружную решетку, попадает в установку, где он фильтруется, при необходимости подогревается до необходимой температуры и от установки подается через сеть воздуховодов с помощью решеток в кабинеты. Удаление воздуха осуществляется с помощью вытяжного вентилятора через сеть воздуховодов. Таким образом, с помощью приточной установки и вытяжного вентилятора осуществляется необходимый расчетный воздухообмен для обеспечения комфортной вентиляции в офисных помещениях.

Технические характеристики

Габаритные размеры

Диаграмма
