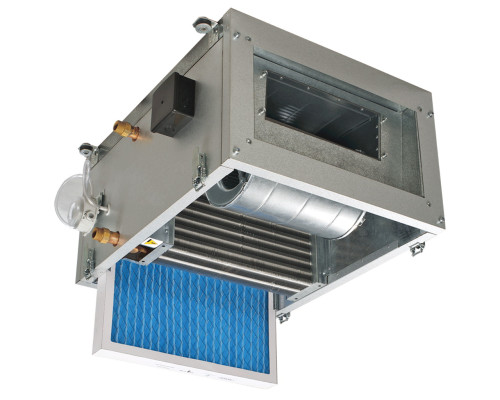

Приливная установка Вентс МПА 5000 В

Припливная установка вентиляционная Вентс МПА 5000 В с водяным нагревателем предназначена для использования в составе системы приточной вентиляции. Приточный агрегат способен обеспечить подачу наружного воздуха с номинальной производительностью 6500 м³/час. Приточный воздух проходит в установке подготовку - фильтруется и подогревается до необходимой температуры. Установка подключается к воздуховодам или другим элементам вентиляции с сечением 800х500 мм.

Корпус

Корпус установки Вентс МПА 5000 В изготовлен из алюмоцинковой стали, которая более долговечна по сравнению с обычной оцинкованной сталью. Для уменьшения потерь тепла и снижения уровня шума корпус установки изолирован минеральной ватой толщиной 25 мм. Для возможности сервисного обслуживания предусмотрено открывание одной из стенок установки.

Фильтр

Для предотвращения попадания загрязнений в наружный воздух в систему вентиляции в установке предусмотрен фильтр сменной кассетой. Класс фильтрации G4.

Нагреватель

Подогрев приточного воздуха в холодный период года выполняется за счет встроенного водяного нагревателя.

Вентилятор

В установке применяется центробежный вентилятор с изогнутыми вперед лопастями. Для защиты двигателя вентилятора предусмотрен тепловой защит с автоматическим перезапуском. В электродвигателе используются шариковые подшипники качения. Закрытые подшипники качения практически не требуют обслуживания. Срок их службы до 40000 часов.

Управление установкой

Установка оснащена встроенной системой автоматики на базе контроллера.

Функции встроенной системы автоматики приточной установки

• включение и выключение установки
• защита калорифера от замерзания
• сигнализация о необходимости чистки фильтров или их замены
• возможность регулирования производительности приточной установки. Регулирование ступенчатое - возможны 3 скорости.
• работа установки по таймеру
• поддержание заданной температуры приточного воздуха путем воздействия на привод трехходового клапана, регулирующего подачу теплоносителя в жидкостный нагреватель
• управление и контроль работы наружного циркуляционного насоса, установленного на линии подачи теплоносителя в жидкостный нагреватель(насос узла смешивателя);
• остановка системы по команде от щита пожарной сигнализации
• управление приводом воздушного клапана

При наличии узла смешивателя пульт управления позволяет поддерживать заданную температуру воздуха в помещении путем изменения расхода теплоносителя через воздушный нагреватель. Использование узла смешивателя с насосом позволяет осуществлять описанное ранее регулирование при разнице давлений теплоносителя в прямой и обратной магистралях менее 40кПа. Узел смешивателя с насосом помогает предотвратить замерзание теплообменника и дает дополнительное время для проведения оперативных мероприятий при возникновении аварийной ситуации. (Узел смешивателя заказывается отдельно.)

Монтаж

Разместить приточную установку можно в подсобных помещениях (балкон, лоджия, кладовая) или в основных под потолком или в нише.

Установка может монтироваться на полу, к потолку или на стене с помощью кронштейнов. При монтаже необходимо учитывать, что для сервисного обслуживания требуется доступ к установке, то есть необходимо предусмотреть ревизионный люк или другой способ.

Использование установки на примере вентиляции офиса

В подпотолочном пространстве устанавливается приточная установка МПА. Для забора воздуха и выброса в наружные стены делаются отверстия. Свежий воздух проходит через наружную решетку, попадает в установку, где он фильтруется, при необходимости подогревается до необходимой температуры и от установки подается через сеть воздуховодов с помощью решеток в кабинеты. Удаление воздуха осуществляется с помощью вытяжного вентилятора через сеть воздуховодов. Таким образом, с помощью приточной установки и вытяжного вентилятора осуществляется необходимая расчетная вентиляция для обеспечения комфортной вентиляции в офисных помещениях.

Технические характеристики

Параметр	Величина
Напряжение, В	400
Частота тока, Гц	50
Максимальная мощность вентилятора, Вт	1800
Ток вентилятора, А	4,5
Суммарная мощность установки, Вт	1800
Суммарный ток, А	4,5
Производительность, м3/час	6500
Скорость вращения, об/мин	1400
Уровень шума на расстоянии 3 м, дБ(А)	55
Максимальная температура перемещаемого воздуха, °С	- 40....+45
Вес, кг	136
Размер воздуховода, мм	800x500

Габаритные размеры

Размеры	B	B1	B2	B3	H	H1	H2	L	L1	L2
мм	800	820	971	925	500	520	670	1299	720	360

Диаграмма
