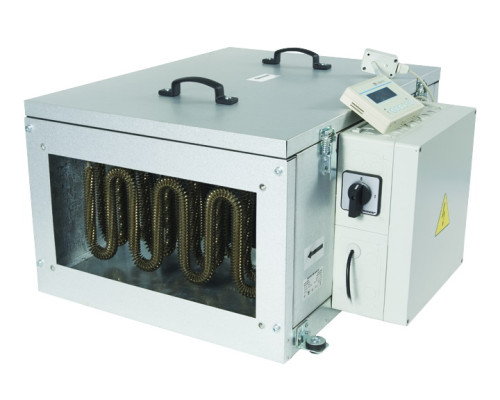

Приливная установка Вентс МПА 800 Е1

Припливная установка Вентс МПА 800 Е1 является компактным вентиляционным агрегатом с электрическим нагревом воздуха. Вентиляционный агрегат предназначен для обеспечения подачи наружного воздуха через сеть воздуховодов в помещения. Данная модель может обеспечить максимальную производительность 800 м³/час, для подогрева используется однофазный нагреватель с потребляемой мощностью 3,3 кВт. В установке воздух фильтруется и подогревается в холодный период года. Установка МПА является одним из компонентов системы приточной вентиляции, без системы воздуховодов эксплуатация не предусмотрена. Монтировать агрегат необходимо в закрытом помещении, где сохраняется плюсовая температура.

Корпус

Корпус установки Вентс МПА 800 Е1 изготовлен из алюмоцинковой стали, которая более долговечна по сравнению с обычной оцинкованной сталью. Для предотвращения потерь тепла и снижения уровня шума корпус установки изолирован минеральной ватой толщиной 25 мм. Для возможности сервисного обслуживания предусмотрено открывание одной из стенок установки.

Фильтр

Для предотвращения попадания загрязнений во внешний воздух в систему вентиляции в установке предусмотрен фильтр сменной кассетой. Класс фильтрации G4.

Нагреватель

Подогрев приточного воздуха в холодный период года осуществляется за счет встроенного электрокалорифера. Для увеличения площади контакта воздуха с нагревателем, на калорифере предусмотрено дополнительное оребрение.

Вентилятор

В установке применяется центробежный вентилятор с изогнутыми вперед лопастями. Для защиты двигателя вентилятора предусмотрен тепловой защит с автоматическим перезапуском. В электродвигателе используются шариковые подшипники качения. Закрытые подшипники качения практически не требуют обслуживания. Срок их службы до 40000 часов.

Управление установкой

Установка оснащена встроенной системой автоматики на базе контроллера.

Функции встроенной системы автоматики приточной установки

• включение и выключение установки
• защита калорифера от перегрева
• сигнализация о необходимости чистки фильтров или их замены
• возможность регулирования производительности приточной установки. Регулирование ступенчатое - возможны 3 скорости.
• работа установки по таймеру

Монтаж

Разместить приточную установку можно в подсобных помещениях (балкон, лоджия, кладовая) или в основных под потолком или в нише.

Установка может монтироваться на полу, к потолку или на стене с помощью кронштейнов. При монтаже необходимо учитывать, что для сервисного обслуживания требуется доступ к установке, то есть необходимо предусмотреть ревизионный люк или другой способ.

Использование установки на примере вентиляции офиса

В запотолочном пространстве монтируется приточная установка МПА. Для забора воздуха и вытяжки во внешних стенах делаются отверстия. Свежий воздух проходит через внешнюю решетку, попадает в установку, где он фильтруется, при необходимости подогревается до необходимой температуры и из установки подается через сеть воздуховодов с помощью решеток в кабинеты. Вытяжка воздуха осуществляется с помощью вытяжного вентилятора через сеть воздуховодов. Таким образом, с помощью приточной установки и вытяжного вентилятора осуществляется необходимый расчетный воздухообмен для обеспечения комфортной вентиляции в офисных помещениях.

Технические характеристики

Параметр	Величина
Напряжение, В	230
Частота тока, Гц	50
Максимальная мощность вентилятора, Вт	245
Ток вентилятора, А	1,08
Мощность электрического нагревателя, Вт	3300
Ток электрического нагревателя, А	14,3
Суммарная мощность установки, Вт	3550
Суммарный ток, А	15,38
Производительность, м3/час	800
Скорость вращения, об/мин	1650
Уровень шума на расстоянии 3 м, дБ(А)	35
Максимальная температура перемещаемого воздуха, °С	- 25....+45
Вес, кг	36,2
Размер воздуховода, мм	400х200

Габаритные размеры

Размеры	B	B1	B2	B3	H	H1	H2	L	L1
мм	400	420	549	500	200	220	352	650	530

Диаграмма
