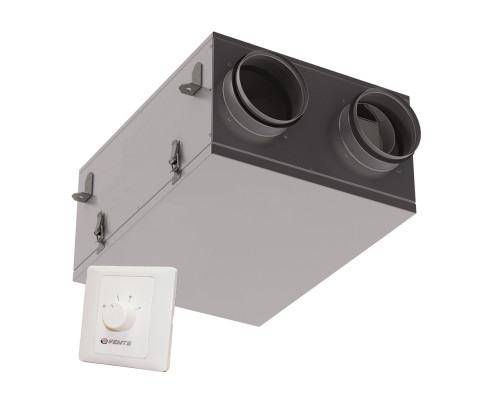

Припливно-вытяжная установка Вентс ВУТ 100 П мини

Приливно-вытяжная установка для квартиры Вентс ВУТ 100 П мини предназначена для обеспечения вентиляции одной комнаты в квартирах, частных домах, мастерских, коммерческих помещениях. Иногда этой установкой можно обеспечить вентиляцию в двух комнатах, если необходимый расход воздуха в этих комнатах невысок.

Эта модель оборудована рекуператором из пластика.

Вентиляционная установка является полностью готовым моноблочным устройством. В агрегате выполняется фильтрация, подача свежего воздуха, подогрев его при необходимости, удаление отработанного воздуха. Пластинчатый рекуператор с высокой эффективностью обеспечивает подогрев свежего воздуха с улицы перед подачей его в помещение в холодный период года. При этом в установке нет отдельного электрического нагревателя, что позволяет существенно экономить на эксплуатационных расходах. Потребление установки в диапазоне 30 - 56 Вт в зависимости от скорости вентилятора.

Установку можно монтировать в межстенном пространстве, между капитальным потолком и подвесным. Также возможен монтаж к потолку в подсобном помещении, таком как балкон, кладовая, гардеробная и др. Высота установки всего 224 мм. Для подачи воздуха и удаления используются гибкие или жесткие воздуховоды диаметром 125 мм. Расход воздуха регулируется переключателем.

Из чего состоит установка

Вентиляторы

В установке используются центробежные вентиляторы с вперед изогнутыми лопастями. Двигатель вентиляторов оборудован подшипниками скольжения, что положительно сказывается на сроке службы - до 40 000 часов. Вентиляторы экономичны, бесшумны. Уровень шума установки от 24-41 дБА(в зависимости от скорости).

Фильтры

Для предотвращения попадания в помещение пыли, опилок и других загрязнений, а также для защиты компонентов установки от этих загрязнений используются два фильтра с классом очистки G4.

Корпус

Корпус вентиляционной установки выполнен из холоднокатаной оцинкованной стали. Алюмоцинк имеет свойство отражать большую часть тепла. Надежность оцинкованной стали в основном обеспечивается сохранением цинкового слоя. Сталь покрыта алюмоцинком, прослужит до 25 лет. Дополнительно корпус изолирован слоем пенофола толщиной 15 мм. Для монтажа на корпусе установлены уголки. Для сервисного обслуживания одна из стенок корпуса выполнена откидной на петлях.

Рекуператор

Рекуператор пластинчатый поперечного потока позволяет утилизировать тепло с высокой эффективностью - до 76%. Полученное тепло от вытяжного воздуха передается припливному, конструкция рекуператора такова, что смешение этих потоков невозможно.

Конденсат, который образуется при рекуперации, собирается в поддоне и отводится в канализацию.

Управление установкой

С помощью переключателя возможно задание 3-х скоростей - 55, 74 и 100 м.куб. в час. Для защиты рекуператора от обмерзания в зимний период года в установке есть встроенная защита от обмерзания - реле-термостат. В случае угрозы обмерзания рекуператора происходит автоматическое отключение припливного вентилятора, вытяжной вентилятор продолжает работать. Таким образом происходит прогревание рекуператора до необходимой температуры, после чего включается припливный вентилятор и установка продолжает работать в нормальном режиме.

Как работает установка

Установка обеспечивает одновременное подачу воздуха и вытяжку в помещении. Теплый воздух с температурой +21°С(см. рисунок выше) удаляется из помещения и поступает в установку. Далее он проходит через фильтр и попадает в рекуператор. При прохождении вытяжного воздуха через рекуператор он отдает часть своего тепла пластинам рекуператора и выбрасывается на улицу.

Свежий воздух с улицы с температурой - 5°С через фильтр поступает в рекуператор, где получает тепло, отданное вытяжным воздухом, и поступает в сеть воздуховодов уже с температурой + 15°С.

Таким образом рекуператор позволяет существенно сэкономить тепловую энергию, использовать тепло помещения для подогрева припливного воздуха для вентиляции.

Технические характеристики

Габаритные размеры

Диаграмма

Пример монтажа
