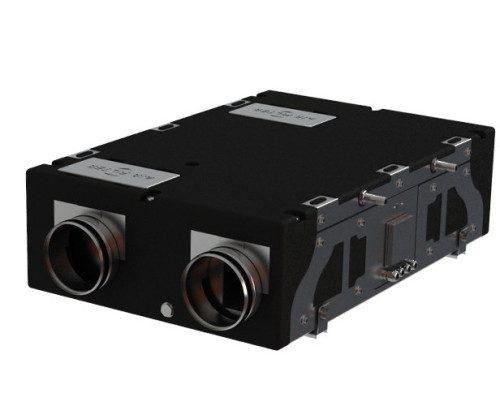

Приливно-вытяжная установка Вентс ВУТ 180 П5Б ЕС

Приливно-вытяжная установка Вентс с рекуперацией ВУT 180 П5Б ЕС выполнена в корпусе из полипропилена, который имеет высокие показатели по тепло и звукоизоляции. Эффективность рекуперации от 86 до 98 %. Максимальная производительность составляет 220 м³/час. Является готовым вентиляционным агрегатом с системой управления для совместной работы с системой воздуховодов. Установке присуще низкое потребление, которое не превышает 87 Вт, за счет использования системы защиты от обмерзания и рекуператора из полистирола.

Технические характеристики

Габаритные размеры

Корпус

Корпус установки изготовлен из спененного полипропилена EPP толщиной 15-30 мм, материал позволяет достичь высоких показателей по теплоизоляции и эффективности шумопоглощения.

Фильтрация

Для фильтрации припливного и вытяжного воздуха в установке применяются два карманных фильтра с классом очистки G4 и один F7. Фильтр тонкой очистки F7 и грубой очистки G4 применяются для ступенчатой фильтрации припливного воздуха.

Вентиляторы

В вентиляторах используются энергоэффективные ЕС-двигатели с низким потреблением энергии. Суммарная потребляемая мощность установки не превышает 87 Вт.

Рекуператоры

В установке применяются рекуператор из полистирола. Тепло и влага вытяжного воздуха в холодное время года передаются припливному, что снижает потери тепла в помещении.

Установка оснащена байпасной задвижкой для летнего периода эксплуатации. В этом режиме воздух направляется в обход рекуператора, при этом температура уличного воздуха, подаваемого в помещение, не меняется. В этой модификации управление задвижкой производится вручную.

Конструкция установки

Система управления

Установка может оснащаться двумя вариантами автоматики :

• система А14 с настенным пультом с светодиодной индикацией
• система А21 без пульта ДУ. Управление осуществляется смартфоном с помощью мобильного приложения. Также возможно подключение к системе "Умный дом" BMS (Building Management Systems).

При заказе установки выберите необходимый вам вариант управления

Система управления А14

Установка оснащена встроенной системой автоматики и сенсорной настенной панелью управления А14 с светодиодной индикацией. Панель управления устанавливается на стену.

Для предотвращения обмерзания рекуператора в холодный период года установка оснащена системой активной защиты. По датчику температуры происходит остановка припливного вентилятора, при этом теплый вытяжной воздух прогревает рекуператоры. Затем припливной вентилятор включается, и установка продолжает работать в обычном режиме.

Таким образом, производительность подачи припливного воздуха в холодный период года будет ниже за счет периодического отключения вентилятора. Эта защита от обмерзания позволяет не использовать электрический нагреватель, что приводит к низким эксплуатационным расходам.

Режимы работы

С помощью системы управления припливно-вытяжной установкой можно выполнять следующие действия:

• Включение/выключение установки;
• Выбор режима производительности в диапазоне фиксированных трех скоростей : минимальная, средняя и максимальная.
• Выбор режима производительности от 0 до 100 %
• Индикация необходимости замены фильтра.
• Индикация аварии

Также предусмотрено подключение датчиков CO2, влажности или любого другого сенсора(реле вход), по сигналу которого может происходить переключение производительности на максимальную(Все датчики покупаются отдельно, в комплект поставки не входят).

Система автоматики А21

А21 контроллер позволяет интегрировать установку в систему Умный дом или BMS (Building Management Systems).
Дистанционная панель управления в комплект не входит.
Для управления установкой с помощью мобильного приложения через Wi - Fi необходимо установить мобильное приложение VENTS AHU.

Google Play		App Store

подробнее все функции системы автоматики описаны в руководстве ниже. (файл в формате pdf, откроется в новой вкладке)

Монтаж

Установка предназначена для монтажа в помещении с положительной температурой. Может устанавливаться на балконе, в кладовой, подвале, чердаке и в других вспомогательных помещениях.

В установке есть отвод дренажа, поэтому она может крепиться к потолку или устанавливаться на стену вертикально или горизонтально, как показано на схеме ниже. Дренаж от установки необходимо вывести в систему канализации. При выводе системы дренажа на улицу необходимо дополнительно предусмотреть подогрев дренажа(в комплект поставки не входит).

Диаграмма

Работа с программным обеспечением

Эта вентиляционная установка может подключаться с помощью кабеля USB к ПК для изменения настроек параметров установки.

С помощью ПО можно изменять:

• каждую из трех предустановленных скоростей(минимальная, средняя, максимальная) в диапазоне от 0 до 100 %
• скорость при замыкании сухого контакта(для подключения внешних устройств) в диапазоне от 0 до 100 %
• периодичность появления сигнала о замене(очистке) фильтра в диапазоне от 0 до 10000 моточасов
• уровень влажности подключенного внешнего датчика(датчик приобретается отдельно) от 30 до 80 %

Программное обеспечение можно скачать по ссылке (12.41 Mb, rar)

Документация

(файл pdf, откроется в новой вкладке)

Гарантия

Производитель гарантирует нормальную работу устройства в течение пяти лет с дня продажи при условии выполнения правил транспортировки, хранения, монтажа и эксплуатации.
