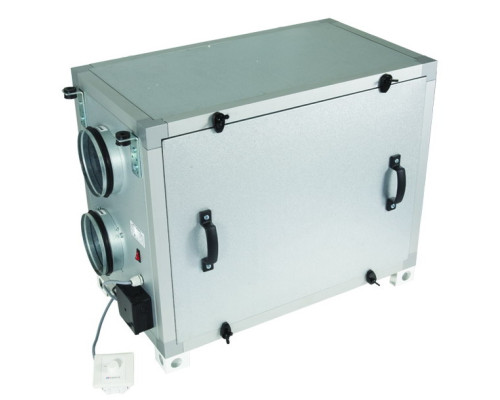

Припливно-витяжная установка Вентс ВУТ 530 Г

Установка Вентс ВУТ 530 Г является припливно-вытяжным агрегатом с рекуперацией тепла. Эта установка используется для вентиляции помещений жилого и коммерческого назначения, где невозможно применение установок с электрическими или водяными нагревателями. В установке нет нагревателя, подогрев воздуха осуществляется за счет рекуперации тепла от воздуха, который вытягивается из помещения. Максимальное потребление установки составляет всего 300 Вт.

Номинальная производительность этой модели составляет 530 м³/час, в холодный период года производительность снижается за счет того, что вентилятор подачи воздуха периодически отключается для разогрева рекуператора. Более подробная информация указана ниже.

Вентиляционный агрегат необходимо монтировать в закрытом помещении, диаметр подключения воздуховодов 160 мм.

Корпус

Для фильтрации припливного и вытяжного воздуха в установке есть два встроенных фильтра с классом очистки G4(на вытяжке) и F7(на подаче).

Вентиляторы

Установка Вентс ВУТ 530 Г оснащена припливным и вытяжным центробежными вентиляторами двустороннего всасывания с изогнутыми вперед лопастями и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателей не требуют обслуживания, срок их службы составляет не менее 40 000 часов.

Рекуператор

Рекуператор поперечного потока выполнен из полистирольных пластин. Для эксплуатации установки без рекуперации предусмотрен "летний" вкладыш. Под блоком рекуператора расположен поддон для сбора и отведения конденсата. Припливно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания в холодный период года. Суть ее заключается в том, что по датчику температуры происходит отключение припливного вентилятора и теплый вытяжной воздух прогревает рекуператор. Затем включается припливной вентилятор, и вся установка работает в обычном режиме.

Управление

Управление скоростью вращения вентиляторов осуществляется с помощью четырехпозиционного переключателя, который позволяет выбрать минимальную, среднюю или максимальную скорость или выключить установку.

Технические характеристики

Габаритные размеры

Диаграмма

Монтаж установки ВУТ Г

Припливно-вытяжная установка монтируется на полу, подвешивается к потолку с помощью монтажного уголка с виброставкой или крепится на стене с помощью кронштейнов. Установку можно разместить как в вспомогательных помещениях, так и в основных(под потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отведение конденсата. Доступ для сервисного обслуживания и чистки фильтра - с боковых панелей.

Документация

(файл pdf, откроется в новой вкладке)
