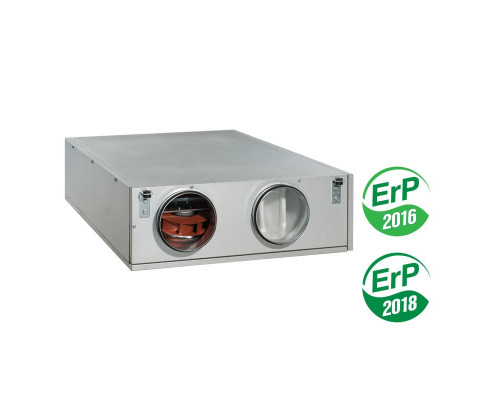

Припливно-вытяжная установка Вентс ВУТ 900 ПБВ ЕС Л А21 DTV

Припливно-вытяжная установка Вентс ВУТ 900 ПБВ ЕС Л А21 DTV является вентиляционным агрегатом с рекуперацией тепла и водяным нагревателем. Управление установкой осуществляется с помощью встроенного контроллера, который подключается к смартфону через WiFi или к системе "умный дом". Используется в системе приточно-вытяжной вентиляции помещений жилого или коммерческого назначения. Для нагревателя установки требуется подвод горячей воды от котла. Номинальная производительность установки 1030 м³/час.

В установке используются ЕС-двигатели с высоким КПД, что позволило достичь высокую производительность и давление при низком уровне шума и потреблении. Установка используется с системой воздуховодов с круглым сечением 250 мм или с прямоугольными воздуховодами с такой же площадью сечения.

Корпус

Корпус выполнен из алюмоцинка с внутренней изоляцией из минеральной ваты толщиной 20 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке есть два встроенных фильтра с классом очистки G4.

Реле DTV

Эта модель оснащена реле перепада давления для контроля степени загрязнения фильтра.

Двигатель

Используются высокоэффективные электронно-коммутированные (ЕС) моторы постоянного тока с внешним ротором, оснащенные рабочим колесом с изогнутыми назад лопастями. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Безусловным преимуществом электронно-коммутированного двигателя является высокий КПД (до 90%).

Рекуператор

В установке применяется контртоковый канальный рекуператор из полистирола. Под блоком рекуператора расположен поддон для сбора и отвода конденсата.

Нагреватель

Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлен водяной нагреватель, к которому требуется подвод теплоносителя с горячей водой (от котла и так далее).

Байпас

Обеспечивает защиту от обмерзания регенератора в зимний период, в летний и переходный период позволяет осуществлять вентиляцию без рекуперации.

Управление

Установка комплектуется встроенной системой автоматики А21. Дистанционная панель в комплект поставки не входит (при необходимости панель управления А25 покупается отдельно).

Управление осуществляется:

• с помощью мобильного приложения Vents AHU на смартфоне через WiFi
• с помощью интеграции в систему Умный дом или BMS (Building Management System)

Что может делать автоматика

С помощью мобильного приложения Vents AHU можно:

• управлять всеми режимами удаленно через облачный сервер
• включать и выключать установку
• задавать желаемую температуру приточного воздуха
• менять производительность установки
• открывать или закрывать байпас для летнего режима, когда не требуется рекуперация
• настраивать работу установки по недельному таймеру, можно задать автоматическое включение и выключение системы вентиляции в зависимости от времени и дня недели

Также программа сигнализирует об аварии, необходимости очистки фильтров, система может останавливаться по сигналу от щита автоматики. При необходимости также может регулировать работу электроприводов приточной и вытяжной заслонки (заслонки покупаются отдельно).

Подробные возможности управления описаны ниже на этой странице в разделе Документация.

Дополнительные функции автоматики

Возможно подключение следующих датчиков (покупаются отдельно):

• Датчик CO2
• Датчик пыли PM2.5
• Датчик качества воздуха VOC
• Датчик пожарной сигнализации
• Датчик влажности

Приложение Vents AHU

Для Android	Для IOS

Монтаж

Припливно-вытяжная установка монтируется на полу или подвешивается к потолку с помощью монтажного уголка с виброшайбой или крепится на стене с помощью кронштейнов. Установку можно разместить как в вспомогательных помещениях, так и в основных (под потолком, в нише или открытым способом). Монтировать можно в таком положении, когда обеспечено сбор и отвод конденсата.

Технические характеристики

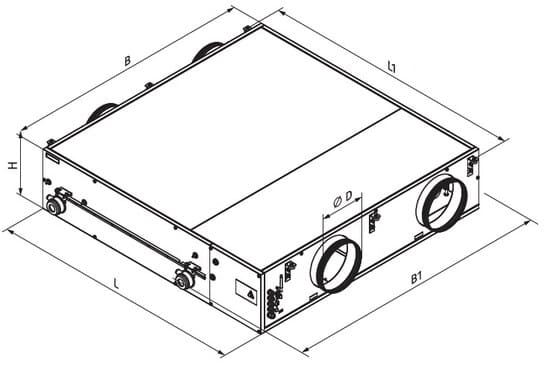

Габаритные размеры

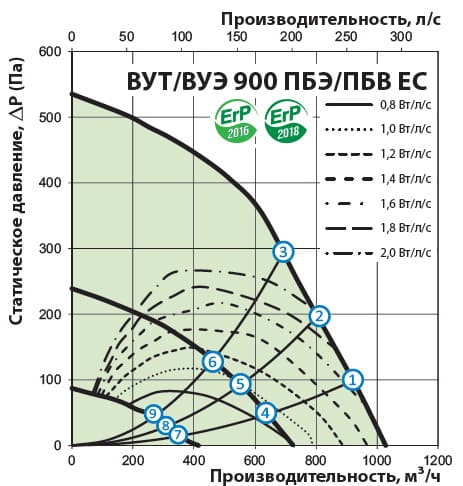

Диаграмма

Документация

Руководство по беспроводной системе управления

(формат pdf, откроется в новой вкладке)

Руководство пользователя по установке

(формат pdf, откроется в новой вкладке)
