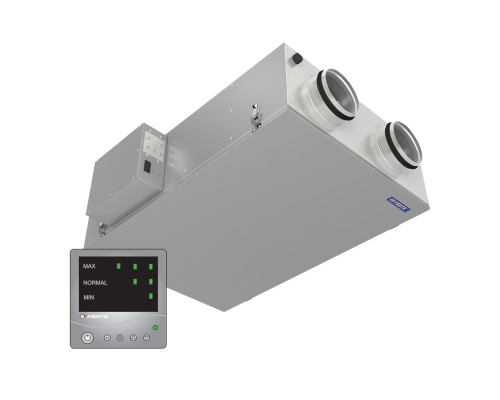

Припливно-вытяжная установка Вентс ВУТ2 250 П ЕС

Приливно-вытяжная установка с рекуперацией тепла Вентс ВУТ2 250 П ЕС оборудована двумя пластиковыми рекуператорами поперечного типа и двумя лотками для отвода конденсата.

Эта подвесная установка Вентс является полностью готовым вентиляционным устройством, которое обеспечивает подачу свежего воздуха, фильтрацию и удаление загрязненного воздуха из помещения. Номинальная производительность установки 257 м³/час.

Установки применяются в системах вентиляции и кондиционирования помещений разного назначения, когда есть высокие требования к уровню потребления энергии системы вентиляции. Максимальное потребление этой модели всего 125 Вт. Предназначены для соединения с круглыми воздуховодами номинальным диаметром Ø 125 мм

Корпус

Корпус установки изготовлен из алюмоцинковой стали. Тепло- и звукоизоляция выполнена из пенополипропилена толщиной 10 мм.

Фильтр

Для фильтрации приливного и вытяжного воздуха в установке применяются два карманных фильтра с классом очистки G4.

Вентиляторы

Установка оснащена приливным и вытяжным центробежными вентиляторами с изогнутыми назад лопастями и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях.

Рекуператоры

Пластиковые рекуператоры передают явную теплоту от вытяжного воздушного потока приливному. Они отличаются длительным сроком службы в условиях холодного климата.

В установке применяются два пластиковых рекуператора поперечного типа, также она оборудована двумя лотками для отвода конденсата.

Конструкция установки

Управление и автоматика

Установка оснащена встроенной системой автоматики и многофункциональной панелью управления(Р3/010 Т) с светодиодной индикацией. Также в комплект поставки входит сигнальный кабель для соединения установки с панелью управления. Для предотвращения обмерзания рекуператора в холодный период года установка оборудована системой активной защиты. По датчику температуры происходит остановка приливного вентилятора, при этом теплый вытяжной воздух прогревает рекуператоры. Затем приливной вентилятор включается, и установка продолжает работать в обычном режиме.

Панель управления выполняет следующие функции:

• Включение/выключение установки;
• Выбор режима вентиляции: три скорости
• Настройка минимального режима в диапазоне 7-ми предустановленных уровней. При этом средний режим автоматически устанавливается на 80 м³/час выше минимального, но не выше максимального;
• Индикация необходимости замены фильтра.

Монтаж

Установка предназначена для подвесного потолочного монтажа и может устанавливаться на балконе, в кладовой, подвале, чердаке и в других вспомогательных помещениях. Установка также может монтироваться в основных помещениях непосредственно к потолку, за подвесным потолком или устанавливаться в потолочное отверстие. Доступ для сервисного обслуживания с нижней панели.

Технические характеристики

Габаритные размеры

Диаграмма

Пример монтажа установки

Пример монтажа системы вентиляции квартиры на базе установки Вентс ВУЕ2 250 П ЕС

Документация

(файл pdf, откроется в новой вкладке)

Гарантия

Производитель гарантирует нормальную работу устройства на протяжении двух лет с дня продажи при условии выполнения правил транспортировки, хранения, монтажа и эксплуатации.
