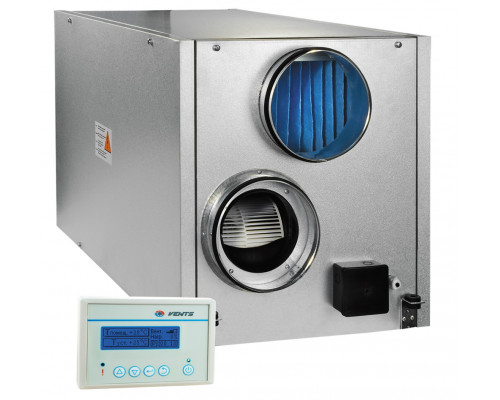

Вентс ВУТ 1000 ЭГ является приточно-вытяжной установкой с рекуператором и электронагревателем мощностью 9 кВт. Предназначена для использования в составе системы приточно-вытяжной вентиляции помещений жилого или коммерческого назначения. Использования рекуператора позволяет снизить эксплуатационные затраты на подогрев воздуха. Номинальная производительность установки составляет 1200 м3/ч.
Установка должна монтироваться в закрытом помещении с плюсовой температурой с возможностью вывести дренаж на улицу или в канализацию. Вентиляционный агрегат подсоединяется к системе воздуховодов с корневым сечением 250 мм.
Поставляется с комплектом автоматики, агрегат полностью готов к работе и не требует дополнительной наладки.
Корпус
Корпус изготовлен из алюмоцинковой стали с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 25-50 мм.
Фильтр
Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 (на вытяжке) и F7 (на притоке).
Вентиляторы
Установки Вентс ВУТ 1000 ЭГ оснащены приточным и вытяжным центробежными вентиляторами двустороннего всасывания с загнутыми вперед лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатели и рабочие колеса динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателей не требуют обслуживания, срок службы составляет не менее 40000 часов.
Рекуператор
В установках применяются высокоэффективные рекуператоры перекрестного тока, выполненные из полистирольных пластин. Под блоком рекуператора расположен поддон для сбора и отвода конденсата.
Нагреватель
Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлен электрический нагреватель. Если с помощью рекуперации тепла не удается достигнуть заданного значения температуры приточного воздуха, то автоматически включается калорифер и подогревает воздух, поступающий в помещение.
Управление и автоматика
Установка укомплектована встроенной системой автоматики и многофункциональным пультом управления с графическим индикатором. В стандартный комплект установки входит провод длиной 10 м для соединения с пультом. Для предотвращения процесса обмерзания рекуператора применяются электронная защита от обмерзания с применением байпаса и нагревателя. Суть ее состоит в том, что по датчику температуры происходит открытие заслонки байпаса и весь приточный воздух проходит мимо рекуператора по обводному каналу.
На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе. Во время оттаивания теплый вытяжной воздух прогревает рекуператор. Затем заслонка перекрывает байпас, нагреватель выключается, приточный воздух снова проходит и подогревается через рекуператор и вся установка работает в обычном режиме.
Функции управления и защиты ВУТ ЭГ
включение и выключение установки;- возможность с помощью пульта управления задавать желаемую температуру приточного воздуха и поддерживать заданную;
- возможность с помощью пульта управления регулировать скорость вращения вентилятора и, соответственно, менять производительность установки;
- возможность подключать электроприводы воздушных заслонок и управлять ими;
- при включении и выключении установки отрабатываются необходимые алгоритмы;
- установка может работать по недельному таймеру;
- активная защита от перегрева ТЭНов калорифера;
- исключение работы электрокалорифера без включения вентилятора;
- установлены два термостата защиты электрокалорифера от перегрева;
- система автоматики защищена от короткого замыкания автоматическим выключателем;
- контролируется степень засорения фильтра.
Приточно-вытяжная установка оснащена дистанционным пультом управления, который обеспечивает:
- включение/выключение вентиляционной установки;
- установку необходимого расхода воздуха;
- установку необходимой температуры приточного воздуха;
- отображение комнатной температуры.
Монтаж
Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата. Доступ для сервисного обслуживания и чистки фильтра – со стороны боковых панелей.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 400 |
| Частота тока, Гц | 50 |
| Максимальная мощность вентиляторов, Вт | 2х410 |
| Мощность электрического нагревателя, Вт | 9000 |
| Суммарная мощность установки, Вт | 9800 |
| Суммарный ток, А | 16.6 |
| Производительность, м3/ч | 1200 |
| Скорость вращения, мин-1 | 1850 |
| Уровень шума на расстоянии 3 м, дБ(А) | 60 |
| Максимальная температура перемещаемого воздуха, С | -25....+40 |
| Вес, кг | 85 |
| Размер подключаемого воздуховода, мм | 250 |
Габаритные размеры
| Размеры | D | B | B1 | B2 | B3 | H | H2 | H3 | L | L1 | L2 |
| мм | 249 | 613 | 460 | 306 | 386 | 698 | 154 | 280 | 1071 | 1117 | 1171 |
