Описание

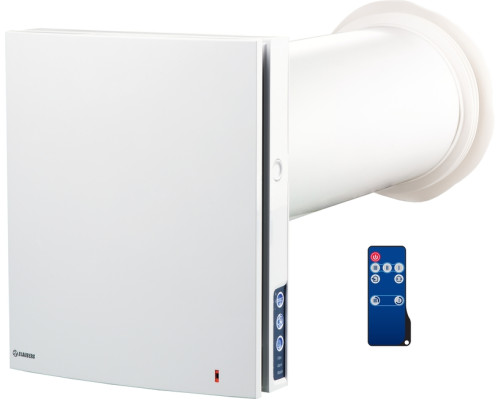

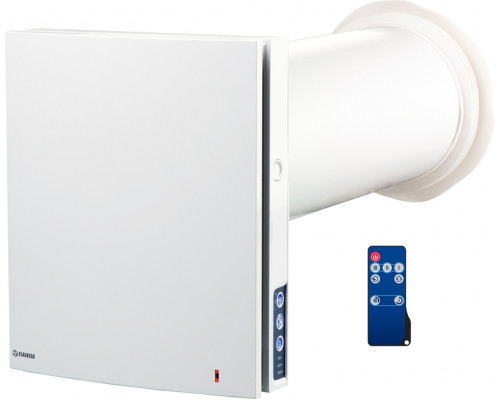

Вентилятор Blauberg Vento Expert Plus предназначен для организации вентиляции отдельной комнаты квартиры, дома и т. д. Является наиболее экономичным и простым решением, когда реализовать полноценную механическую приточно-вытяжную систему не представляется возможным.
Эта модель комплектуется ковпаком РР 160, который позволяет устанавливать вентилятор изнутри помещения. Таким образом, нет необходимости проводить монтажные работы с улицы.
Технические характеристики
| Параметр | Скорость | ||
| 1 | 2 | 3 | |
| Напряжение, В | 100-230 | ||
| Максимальная мощность, Вт | 3,61 | 4,15 | 5,20 |
| Производительность в реверсивном режиме, м3/час | 7,5 | 15 | 25 |
| Производительность в режиме вытяга или приток, м3/час | 15 | 30 | 50 |
| Уровень шума на расстоянии 1 м, дБ(А) | 20 | 27 | 30 |
| Уровень шума на расстоянии 3 м, дБ(А) | 11 | 18 | 21 |
| Подавление уличного шума в соответствии с DIN EN 20140, дБ(А) | 42 | ||
| Эффективность регенерации в соответствии с DIBt Lb-A 20, % (1 скорость) | 97 | 90 | 82 |
| Защита, класс | IP 24 | ||
Габаритные размеры
Конструкция вентилятора
Вентилятор состоит из двух решеток, вентилятора, фильтров, телескопического канала и рекуператора. Устройство встраивается в стену комнаты, выходящую наружу.
Для притока или вытягивания воздуха используется осевой вентилятор с возможностью реверса, то есть изменения направления вращения лопастей. У этого вентилятора очень низкое энергопотребление — не более 5,2 Вт.
Керамический рекуператор служит для передачи тепла от вытяжного воздуха приточному. В этом вентиляторе эффективность очень высока — до 97%. Рекуператор Блауберг имеет очень большую площадь, контактирующую с воздухом, благодаря шестиугольной структуре сердечников регенератора.
Фильтрация предназначена для предотвращения попадания частиц пыли, пыльцы и других загрязнений в комнату, а также для защиты от загрязнения самого устройства.
Вентилятор с реверсивным ЕС-мотором скрыт в телескопическом канале. Длину его можно регулировать в диапазоне от 250 мм до 500 мм. Внутри канала изолирован звукопоглощающим материалом.
Ковпак с воздуховодом монтируется изнутри помещения. Наружный ковпак оборудован силиконовой манжетой, которая плотно прилегает к поверхности наружной стены.
Особенности конструкции
 |
Простое обслуживание. Внутренний блок открывается легким нажатием с двух сторон. |
 |
Встроенные автоматические жалюзи предотвращают обратный поток воздуха. |
 |
Специально спроектированная лицевая панель обеспечивает герметичность и защиту от ветра. |
Принцип работы вентилятора
Вентилятор может работать в следующих режимах:
- реверсивный режим с регенерацией тепла. Реверс происходит каждые 70 секунд
- вытяжная вентиляция
- приточная вентиляция
Работа в реверсивном режиме происходит следующим образом. Загрязненный теплый воздух вытягивается из помещения на улицу и, проходя через регенератор, постепенно нагревает его и передает часть влаги. Когда керамический регенератор нагреется, установка автоматически переключается в приточный режим.
Свежий холодный воздух с улицы проходит через регенератор, поглощая влагу и тепло, накопленные в рекуператоре. Когда регенератор остынет, установка снова переключается в режим вытягивания воздуха.
Система автоматики
Управление режимами установки осуществляется с помощью сенсорной панели управления, расположенной на корпусе установки или с помощью пульта дистанционного управления.
Установка оснащена датчиком влажности для контроля влажности в помещении.
При монтаже нескольких установок в каждом помещении последовательное соединение установок обеспечивает эффективную сбалансированную вентиляцию.
Возможности управления
- выбор скорости работы — минимальная, средняя и максимальная
- выбор режима Рекуперация
- выбор режима Вентиляция. Вентилятор может работать в режиме "Вытяг" или "Приток". Направление выбирается на плате с помощью DIP-переключателя.
- включение режима "Вечеринка". Вентилятор работает 4 часа на максимальной скорости, после чего возвращается на предыдущую скорость.
- включение "Ночного режима". Вентилятор работает 8 часов на минимальной самой тихой скорости, после чего возвращается на предыдущую скорость.
- включение режима "Контроль влажности" в помещении(в диапазоне от 40 до 80 %). Выбирается на плате с помощью DIP-переключателя
- индикация загрязнения фильтра
- индикация аварии
К устройству могут быть подключены внешние устройства с нормально разомкнутым контактом(NO-контакт) : датчик CO2, датчик влажности, выключатель и т. д. При замыкании контакта он будет переключаться в режим максимальной производительности. Датчики заказываются отдельно.
Монтаж
Установка предназначена для монтажа в стену толщиной от 250 до 500 мм в заранее подготовленное круглое отверстие в наружной стене здания.
Оптимальным является монтаж парной количества реверсивных установок, которые работают циклично и в противофазе. Это означает, что часть установок одновременно обеспечивают приток свежего воздуха с улицы, а часть — вытягивание загрязненного воздуха из помещения. Это позволяет создать наиболее эффективную сбалансированную вентиляцию.
При строительстве новых зданий монтаж установок происходит в два этапа:
1. Предварительный монтаж на стадии внутренней и наружной декоративной отделки стен(установка воздушного канала и наружного ковпака, прокладка электрических кабелей).
2. Окончательный монтаж — перед сдачей дома в эксплуатацию. Включает установку картриджа с регенератором, вентилятором и фильтрами, а также монтаж и подключение внутреннего блока с контроллером и жалюзи.
