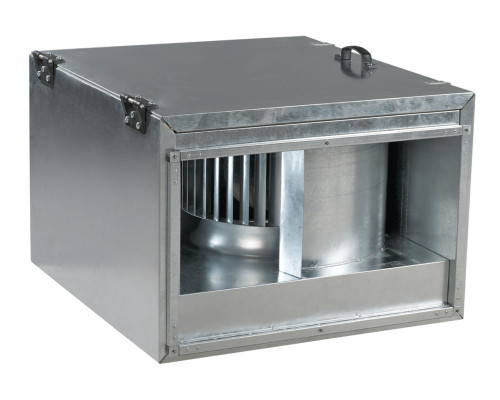

Прямоугольный канальный вентилятор Вентс ВКПФИ 4Д 500х250

Прямоугольный приточно-вытяжной вентилятор Vents ВКПФИ 4Д 500х250 является шумоизолированным центробежным вентилятором для работы в составе приточно-вытяжной вентиляции. Шумоизоляция минеральной ватой 50 мм позволяет использовать вентилятор для вентиляции помещений с высокими требованиями к уровню шума. Оборудован трехфазным двигателем.

Технические характеристики

Параметр	Величина
Напряжение, В	400
Ток, А	0,94
Частота тока, Гц	50
Максимальная мощность, Вт	570
Производительность, м3/час	1850
Скорость вращения, об/мин	1270
Уровень шума на расстоянии 3 м, дБ(А)	44
Максимальная температура перемещаемого воздуха, °С	- 20...+40
Вес, кг	41
Защита, класс	IPХ4
Размер фланца, мм	500х250
Количество полюсов	4

Габаритные размеры

Размеры	B	B1	B2	B3	H	H1	H2	H3	L
мм	500	520	540	570	250	270	290	410	640

Диаграммы

Конструкция

Корпус вентилятора Vents ВКПФИ 4Д 500х250 изготовлен из оцинкованной стали. Модели ВКПФИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.

Двигатель

Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопастями. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления. Для обеспечения тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выводимыми клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулирование скорости

Регулирование скорости вентилятора может осуществляться:

• с помощью автотрансформаторного устройства
• с помощью частотного регулятора.

К одному регулирующему устройству можно подключать сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.

Ступенчатое регулирование

Трехфазный регулятор скорости Vents серии РСА5Д-1,5-Т* используется для ступенчатого изменения производительности систем вентиляции на основе вентилятора. Регулятор имеет пять скоростей с выходным напряжением 90В - 150В - 200В - 280В - 400В.

*Регулятор покупается отдельно.

Плавное регулирование частотным преобразователем

Частотный регулятор Vents серии ВФЕД-200-ТА* применяется для изменения производительности вентиляторов, оборудованных трехфазными двигателями. С его помощью можно питать трехфазный вентилятор от "бытовой" сети напряжением 220 В.

*Регулятор покупается отдельно.

Монтаж

Прямоугольный канальный вентилятор монтируется в разрыв прямоугольных воздуховодов и не требует специального крепления, если подключение осуществляется непосредственно к ним. При подключении через гибкие вставки, необходимо крепление к строительной конструкции с помощью опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха(обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через внешние клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.

Пример монтажа
