Описание

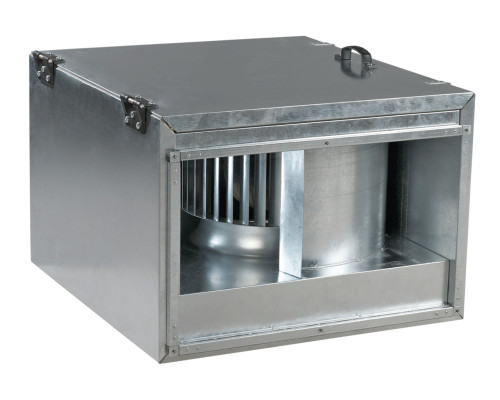

Канальный вентилятор прямоугольный Вентс ВКПФИ 4Е 400х200 предназначен для использования в системах приточной или вытяжной вентиляции помещений, где есть высокие требования к уровню шума. Корпус вентилятора шумоизолирован минеральной ватой 50 мм, вентилятор подключается к другим элементам системы вентиляции сечением 400х200 мм. Максимальная производительность 1440 м3/час. Оборудован однофазным 4-полюсным двигателем, при необходимости возможно регулирование производительности вентилятора (регулятор скорости заказывается отдельно).
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 1,32 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 295 |
| Производительность, м3/час | 1440 |
| Скорость вращения, об/мин | 1350 |
| Уровень шума на расстоянии 3 м, дБ(А) | 42 |
| Максимальная температура перемещаемого воздуха, °С | - 25...+40 |
| Вес, кг | 17,5 |
| Защита, класс | IPХ4 |
| Размер фланца, мм | 400х200 |
| Количество полюсов | 4 |
Габаритные размеры
| Размеры | B | B1 | B2 | B3 | H | H1 | H2 | H3 | L |
| мм | 400 | 420 | 440 | 470 | 200 | 220 | 240 | 360 | 500 |
Диаграммы
Конструкция
Корпус вентилятора Вентс ВКПФИ 4Е 400х200 изготовлен из оцинкованной стали. Модели ВКПФИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.
Двигатель
Используются 4-х и 6-ти полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопастями. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления. Для обеспечения тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выводимыми клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическое балансирование. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулирование скорости
Регулирование может быть как плавным, так и ступенчатым, и осуществляется с помощью симисторного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не превышают номинальные параметры регулятора.
Для этой модели подходит регулятор Вентс РС-1-300 (покупается отдельно).
Монтаж
Прямоугольный канальный вентилятор монтируется в разрыв прямоугольных воздуховодов и не требует специального крепления, если подключение осуществляется непосредственно к ним. При подключении через гибкие вставки, требуется крепление к строительной конструкции с помощью опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через внешние клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.
Пример монтажа
Документация
(файл pdf, откроется в новой вкладке)
Габариты и вес
