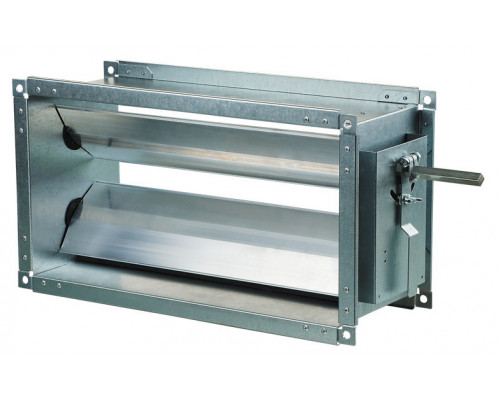

Регулятор расхода воздуха Вентс РРВ 1000х500 предназначен для регулирования потока воздуха, проходящего через воздуховод. Также может применяться для автоматического перекрывания канала в системах вентиляции для защиты теплообменника системы вентиляции или для перекрывания канала после выключения вентиляторов.
Корпус регулятора изготовлен из оцинкованной стали, поворотные пластины из алюминиевого профиля. Заслонки вращаются при помощи шестеренок из пластика.
Регулятор может регулироваться вручную с помощью металлической рукоятки и фиксатора положения заслонки или с помощью электропривода. Для монтажа привода предусмотрена площадка и шток.
Монтаж воздушной заслонки
Предусмотрен горизонтальный монтаж, с воздуховодами или другими элементами вентиляции соединяется с помощью фланцевого соединения. При монтаже необходимо герметизировать все места соединения.
Габаритные размеры
| Размеры | B | B1 | B2 | B3 | H | H1 | H2 | L | Масса, кг |
| мм | 1000 | 1020 | 1040 | 1140 | 500 | 520 | 540 | 170 | 10,3 |
Диаграмма потери давления

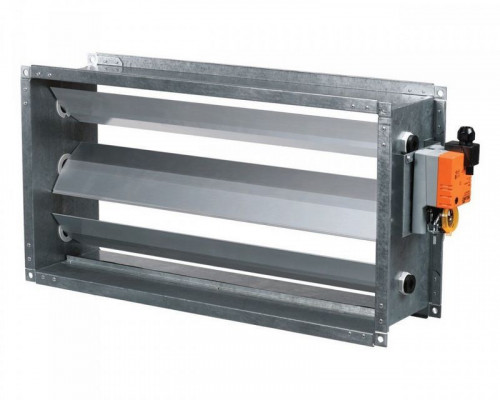

Сервопривод (опция)
Заслонка может комплектоваться приводами:
- открыто-закрыто, питание 230 В
- открыто-закрыто с возвратной пружиной, питание 230 В
- открыто-закрыто, питание 24 В
- открыто-закрыто с возвратной пружиной, питание 24 В
При заказе выберите нужную комплектацию.
Руководство по эксплуатации
Инструкция в формате pdf, откроется в новой вкладке
