Описание

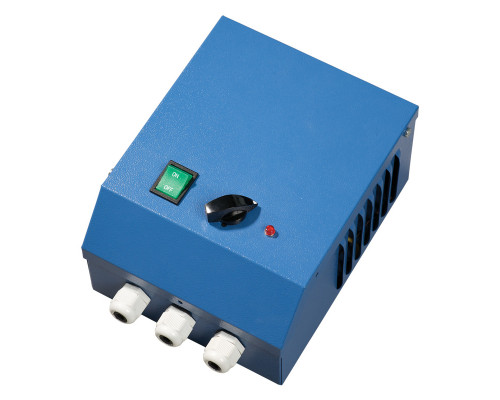

Регулятор скорости вентилятора трансформаторный Вентс РСА5Е-12-М используется для постепенного изменения производительности систем вентиляции на основе вентилятора с однофазным электродвигателем. Эта модель подключается к вентилятору с номинальной силой тока не более 12 А.
Технические характеристики
| Параметр | Величина |
| Напряжение в сети, | 230 |
| Габариты АхВхС, мм | 325x250x245 |
| Номинальный ток, А | 12 |
| Максимальная температура окружающей среды, С | +40 |
| Защита, класс | IP 21 |
| Масса, кг | 4,5 |
Конструкция и управление
Корпус изготовлен из стали с полимерным покрытием поверхности. Регулятор имеет пять скоростей с выходным напряжением 110 В - 140 В - 170 В - 190 В - 230 В.
Для выбора скорости используется поворотная ручка-тумблер. Индикаторная лампа загорается во время работы устройства.
Возможности дополнительного подключения
К регулятору можно подключить:
- внешнее оборудование, такое как привод воздушной заслонки (клемма 230 В, макс. 2 А/3 A/4 A)
Эти устройства покупаются отдельно.
Защита
Прекращается подача напряжения при срабатывании термореле, которое встроено в двигатель вентилятора. Повторное включение возможно при снижении температуры двигателя до рабочих показателей.
Монтаж
Устанавливается в помещении, место установки выбирается с учетом свободной рециркуляции воздуха для охлаждения элементов устройства.
Схема подключения
L - Напряжение питания (230 VAC/50-60 Гц)
N - Нейтраль
L1 - Нерегулируемый выход
N - Регулируемый выход двигателя, нейтраль
U - Регулируемый выход двигателя, фаза
TK - Контроль ТК для тепловой защиты двигателя
Pe - Клемма заземления
Габариты и вес
