Описание
Регулятор расхода воздуха Вентс РРВ 1000х500 предназначен для регулирования потока воздуха, проходящего через воздуховод. Также может применяться для автоматического закрытия канала в системах вентиляции для защиты теплообменника системы вентиляции или для закрытия канала после отключения вентиляторов.
Корпус регулятора изготовлен из оцинкованной стали, поворотные пластины из алюминиевого профиля. Заслонки вращаются с помощью шестеренок из пластика.

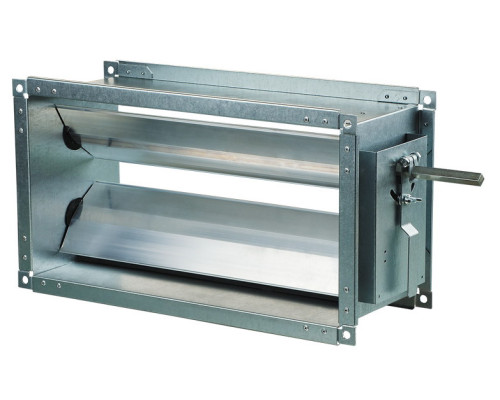

Регулятор может регулироваться вручную с помощью металлической рукоятки и фиксатора положения заслонки или с помощью электропривода. Для монтажа привода предусмотрены площадка и шток.
Монтаж воздушной заслонки
Предусмотрен горизонтальный монтаж, с воздуховодами или другими элементами вентиляции соединяется с помощью фланцевого соединения. При монтаже необходимо заделать все места соединения.
Габаритные размеры
| Размеры | B | B1 | B2 | B3 | H | H1 | H2 | L | Вес, кг |
| мм | 1000 | 1020 | 1040 | 1140 | 500 | 520 | 540 | 170 | 10,3 |
Диаграмма потери давления

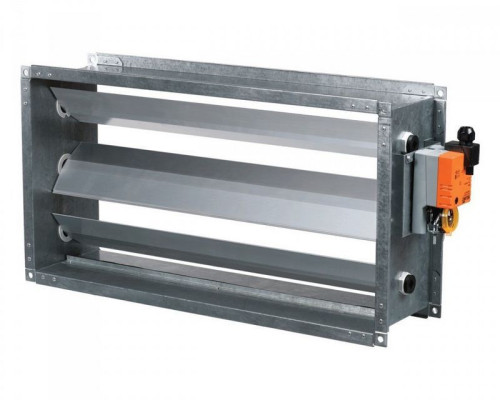

Сервопривод (опция)
Заслонка может комплектоваться приводами:
- открыто-закрыто, питание 230 В
- открыто-закрыто с поворотной пружиной, питание 230 В
- открыто-закрыто, питание 24 В
- открыто-закрыто с поворотной пружиной, питание 24 В
При заказе выберите необходимую комплектацию.
Руководство по эксплуатации
Инструкция в формате pdf, откроется в новой вкладке
Габариты и вес
