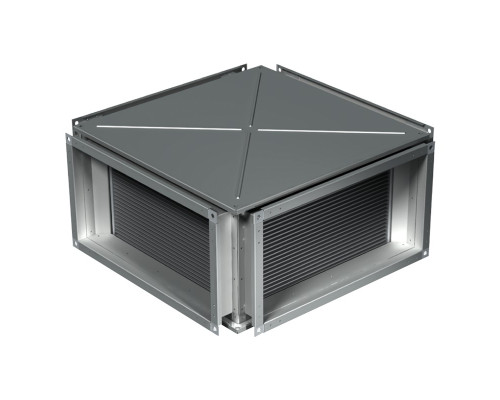

Рекуператор Вентс ПР 700х400

Пластинчатый рекуператор Вентс ПР 700х400 используется для рекуперации тепла в системах вентиляции и кондиционирования. Рекуператоры прямо подключаются к воздуховодам сечением 700х400 мм. Варианты подключения обеспечиваются использованием колен, которые необходимо заказать в количестве, соответствующем заданному расположению. Воздух, который проходит, не должен содержать примесей.

Из чего состоит

Корпус выполнен из оцинкованной стали. Теплообмен происходит через пакет специальных тонких алюминиевых пластин с высокоэффективным теплообменом. В рекуператорах предусмотрена возможность сбора некоторого количества конденсата (который может образовываться на поверхностях теплообменника) на нижней съемной панели. В комплект поставки входит штуцер для отвода дренажа, установленный на нижней панели.

Технические характеристики

Габаритные размеры

Диаграмма

Монтаж

Рекуператор устанавливается в закрытом помещении с температурой окружающего воздуха от 1°C до +40°С и с относительной влажностью не выше 80%.

Устройство должно быть установлено так, чтобы к нему был доступ для сервисного обслуживания или ремонта. Подвешивается на резьбовых стержнях (шпильках) к потолку или кронштейнам.

Для защиты устройства от загрязнения обязательно использование воздушных вентиляционных фильтров с стороны забора уличного воздуха и с стороны входа вытяжного воздуха из помещения.

При монтаже необходимо руководствоваться инструкцией по эксплуатации в разделе Документация.

Рекуператор может комплектоваться поворотным коленом ПК, который заказывается отдельно. С их помощью можно использовать различные варианты компоновки рекуператора.

Дополнительное принадлежность

Может комплектоваться поворотным коленом Вентс ПК (оплачивается отдельно). Предназначено для удобства монтажа рекуператора в различных вариантах канала воздуховода. Заказать можно комплектом 2 штуки или 4 штуки.

Документация

(Инструкция в формате pdf, откроется в новой вкладке)
