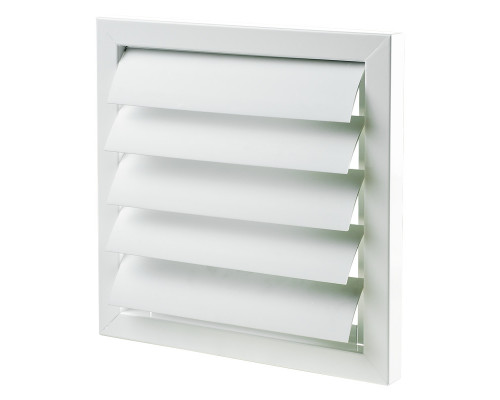

Гравитационная решетка Вентс ГРМ 200 используется в системах вентиляции для перекрытия каналов при выключенном вентиляторе. При включении вентилятора пластиковые ламели открываются под воздействием потока воздуха, который проходит через решетку. При выключении лепести закрывают сечение под действием силы тяжести.
Конструкция

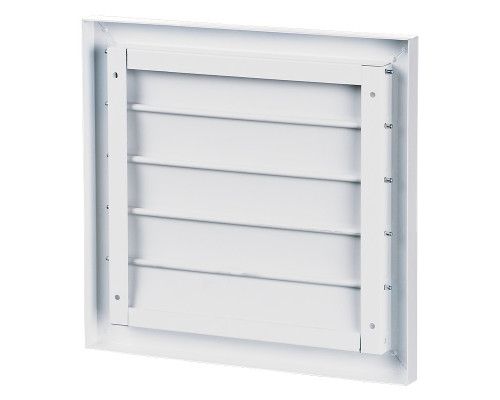

Рамка изготовлена из металлического профиля, окрашена в белый цвет полимерной краской. Ламели изготовлены из ПВХ пластика.
Монтаж решетки
Решетка предназначена для установки на горизонтальной поверхности стены со стороны улицы. Все места соединения необходимо герметизировать для того, чтобы избежать потерь воздуха.
Габаритные размеры и чертеж
| Размеры | Размер внутреннего сечения | L | L1 | L2 |
| мм | 116х116 | 200 | 150 | 136 |
График потерь давления
На данном графике указаны потери давления при определенной скорости движения воздуха через решетку. Например, при скорости воздуха 4 м/сек потери давления составляют 10 Па. Уровень шума при этом составит 25 дБА на расстоянии 3 метра от решетки. Данные потери и уровень шума учитываются при выборе размера требуемой решетки.
Особенности
Характеристики
Габариты и вес
Нет вопросов об этом товаре.
