Описание

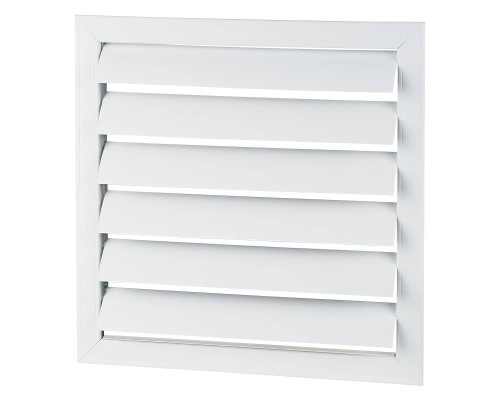

Гравитационная решетка Vents ГР 500х350 используется в системах вентиляции для перекрытия каналов при выключенном вентиляторе. При включении вентилятора пластиковые лопасти открываются под воздействием потока воздуха, который проходит через решетку. При выключении лопасти закрывают сечение под действием силы тяжести. Материал решетки - белый пластик.
Монтаж решетки
Решетка предназначена для установки на поверхности стены со стороны улицы. В изделии есть фланец, который вставляется в соответствующий прямоугольный отверстие стены или крепится к воздуховоду. Все места соединения необходимо герметизировать, чтобы избежать потерь воздуха.
Габаритные размеры и чертеж
| Размеры | L | H | l | h |
| мм | 514 | 362 | 500 | 348 |
Площадь живого сечения 0,1022 м2
График потерь давления
На этом графике указаны потери давления при определенной скорости движения воздуха через решетку. Например, при скорости воздуха 4 м/сек потери давления составляют 10 Па. Уровень шума при этом составляет 25 дБА на расстоянии 3 метра от решетки. Эти потери и уровень шума учитываются при выборе размера необходимой решетки.
Габариты и вес
