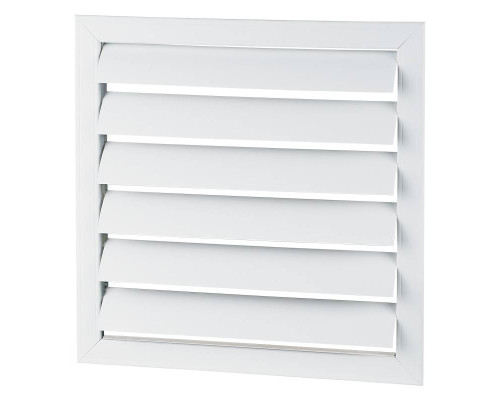

Сетка Вентс ГР 900х400

Вентиляционная решетка гравитационная Вентс 900х400 используется в системах вентиляции для закрытия каналов при выключенном вентиляторе. При включении вентилятора пластиковые лепестки открываются под воздействием потока воздуха, который проходит через решетку. При выключении лепестки закрывают сечение под действием силы тяжести. Материал решетки - белый пластик.

Монтаж решетки

Решетка предназначена для установки на поверхности стены с улицы. В изделии есть фланец, который вставляется в соответствующий прямоугольный отверстие стены или крепится к воздуховоду. Все места соединения необходимо герметизировать, чтобы избежать потерь воздуха.

Габаритные размеры и чертеж

Площадь живого сечения 0,2819 м²

График потерь давления

На этом графике указаны потери давления при определенной скорости движения воздуха через решетку. Например, при скорости воздуха 4 м/сек потери давления составляют 10 Па. Уровень шума при этом составляет 25 дБА на расстоянии 3 метра от решетки. Эти потери и уровень шума учитываются при выборе размера необходимой решетки.
