Описание

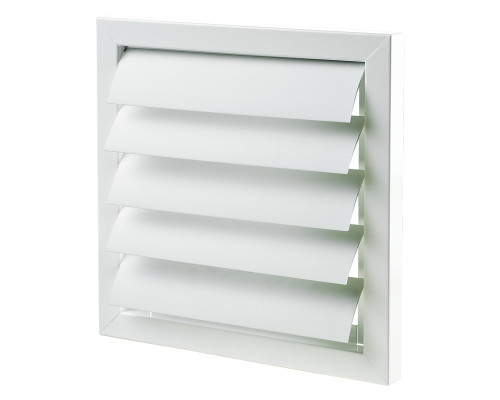

Гравитационная решетка Вентс ГРМ 200 используется в системах вентиляции для перекрытия каналов при выключенном вентиляторе. При включении вентилятора пластиковые лопасти открываются под воздействием потока воздуха, который проходит через решетку. При выключении лепестки закрывают сечение под действием силы тяжести.
Конструкция

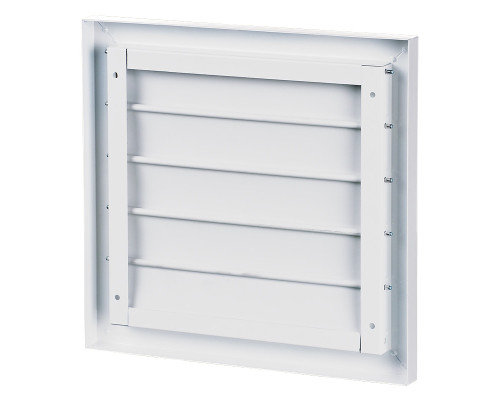

Рамка изготовлена из металлического профиля, окрашена в белый цвет полимерной краской. Лопасти изготовлены из ПВХ пластика.
Монтаж решеток
Решетки предназначены для установки на горизонтальной поверхности стены с улицы. Все места соединения необходимо герметизировать, чтобы избежать потерь воздуха.
Габаритные размеры и чертеж

| Размеры | Размер внутреннего сечения | L | L1 | L2 |
| мм | 116х116 | 200 | 150 | 136 |
График потерь давления

На этом графике указаны потери давления при определенной скорости движения воздуха через решетку. Например, при скорости воздуха 4 м/сек потери давления составляют 4 Па. Эти потери учитываются при выборе размера необходимой решетки.
Габариты и вес
