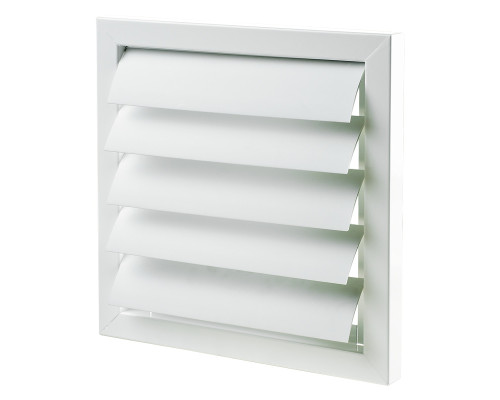

Гравітаційна решітка Вентс ГРМ 655 використовується в системах вентиляції для перекриття каналів при вимкненому вентиляторі. При включенні вентилятора пластикові ламелі відкриваються під впливом потоку повітря, яке проходить через решітку. При виключенні лепестки закривають переріз під дією сили тяжіння.
Конструкція

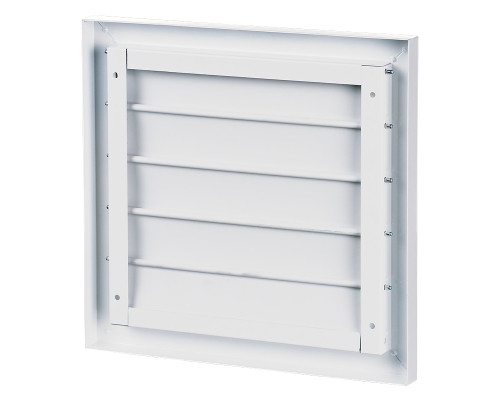

Рамка виготовлена з металевого профілю, забарвлена у білий колір полімерною фарбою. Ламелі виготовлені з ПВХ пластика.
Монтаж решітки
Решітки призначені для установки на горизонтальній поверхні стіни з боку вулиці. Усі місця з'єднання необхідно герметизувати для того, щоб уникнути втрат повітря.
Габаритні розміри та креслення
| Розміри | Розмір внутрішнього перерізу | L | L1 | L2 |
| мм | 571х571 | 655 | 605 | 591 |
Графік втрат тиску
На цьому графіку вказані втрати тиску при певній швидкості руху повітря через решітку.
Характеристики
Розмір решітки
571x571 мм
Габарити та вага
