Канальный датчик температуры Вентс КДТ2-М 100 устанавливается внутрь воздуховода системы вентиляции. Используется для измерения температуры воздуха в приточном канале и автоматического поддержания требуемой температуры. Является одним из элементов системы автоматики.
Длина соединительного кабеля 2,5 метра. Глубина погружения 100 мм.
Технические характеристики
| Параметр | Величина |
| Диапазон измерения, °С | от -30 до +80 |
| Напряжение, В | 2,7...10 |
| Сопротивление, Ом | 800 |
| Электрическое подключение | 3-х проводное, сечение 3х0,25 мм2 |
| Относительная влажность | IP54 |
| Класс защиты | III |
Конструкция и управление
Канальный датчик температуры приточного воздуха выполнен на базе интегральной платы, которая установлена внутрь алюминиевой колбы. Это тип имеет линейную передаточную характеристику выходного напряжения от температуры и 3-х проводное подключение.

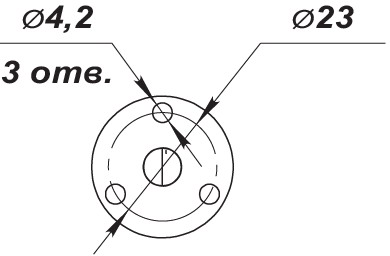

Для крепления к стенке воздуховода в комплекте поставляется монтажный фланец с фиксирующим винтом.
Датчики не совместимы с резистивными аналогами по способу подключения и требуют строго соблюдать полярность подключаемых выводов к входам в вентиляционные установки.
Монтаж
Устанавливается внутрь воздуховода в поток воздуха. К стенке крепится при помощи фланца с тремя отверстиями под шурупы.
Прокладка кабеля не должна производится в непосредственной близости от силовых цепей, укладывать кабель необходимо в лоток со слаботочной линией. Датчик не должен подвергаться нагреву от внешних источников, помимо как от воздуха в канале.
Размеры
L = 100 мм

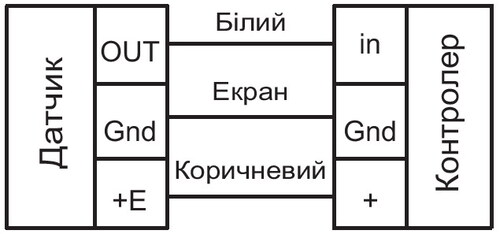

Схема подключения
