Вытяжной вентилятор канальный с таймером Blauberg Tubo 100 T используется для вытяжной или приточной вентиляции жилых или коммерческих помещений. Устанавливается вентилятор непосредственно в воздуховод сечением 100 мм. Вентилятор способен обеспечить максимальную производительность 137 м3/ч при небольшой длине воздуховодов.
Встроенный таймер задержки отключения вентилятора позволяет продолжить работу вентилятора после прекращения подачи напряжения от выключателя в течение времени, выставленного на таймере. Время задержки можно выставить от 2 до 30 минут.
Основные особенности
- Канальный вентилятор используется для вытяжной или приточной вентиляции
- Может работать постоянно или включаться периодически
- В электродвигателе используются подшипники качения, что увеличивает срок службы и уменьшают уровень шума
- Гарантия на вентилятор 5 лет
Технические характеристики вентилятора
| Напряжение: | 220 В |
| Потребляемая мощность: | 16 Вт |
| Производительность: | 137 м3/ч |
| Уровень шума: | 38 дБ(А) |
| Частота вращения: | 2300 мин-1 |
| Диаметр подключения: | 100 мм |

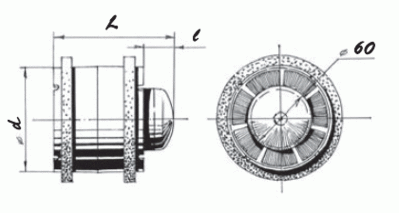

Чертеж и размеры
| d | L | l |
| 98 | 115 | 30 |

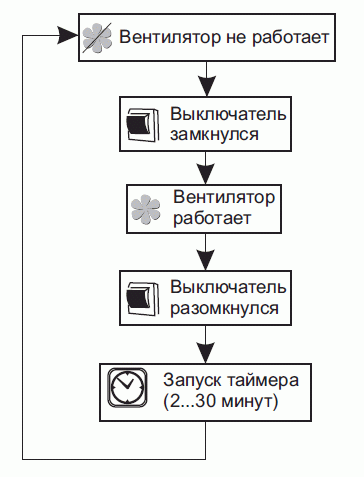

Как работает вентилятор с таймером

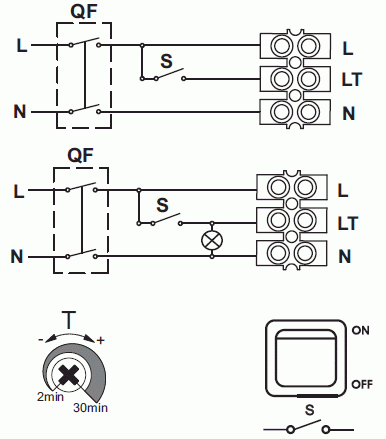

Схема подключения
Для правильной работы вентилятора необходимо подвести к вентилятору три провода:
- один с постоянной фазой к клемме L,
- один провод от выключателя с фазой к клемме LT
- ноль к клемме N.

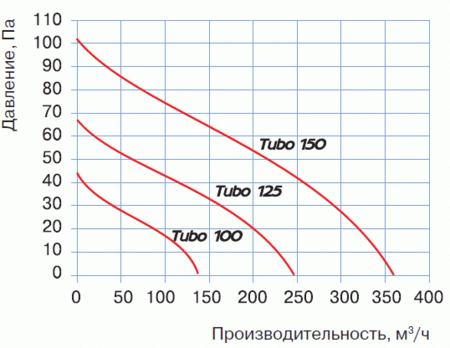

Диаграмма производительности и давления

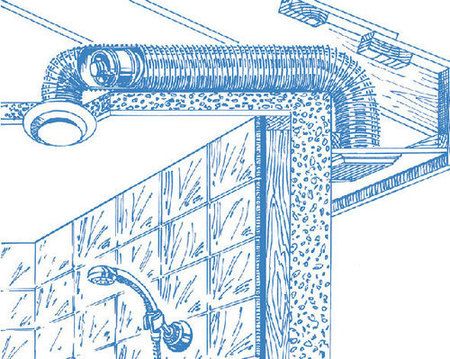

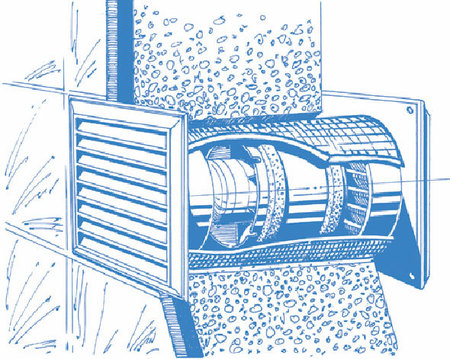

Монтаж вентилятора
Вентилятор является канальным и используется совместно с гибким или жестким воздуховодом. Рекомендуется крепить вентилятор к поверхности стены или потолка с помощью монтажной ленты. Если будет использоваться пластиковый воздуховод, то отдельного крепления вентилятора не требуется.
Место крепления воздуховода с патрубками вентилятора необходимо обработать герметиком, для надежной фиксации рекомендуется использовать хомут и монтажный скотч.
Если вентилятор будет выбрасывать или забирать воздух с улицы обязательно необходимо предусмотреть установку обратного клапана.
Гарантия
Производитель гарантирует нормальную работу изделия в течение 5 лет (60 месяцев) со дня продажи товара. В течение этого срока, производитель берет на себя обязательства по ремонту изделия в гарантийных случаях.

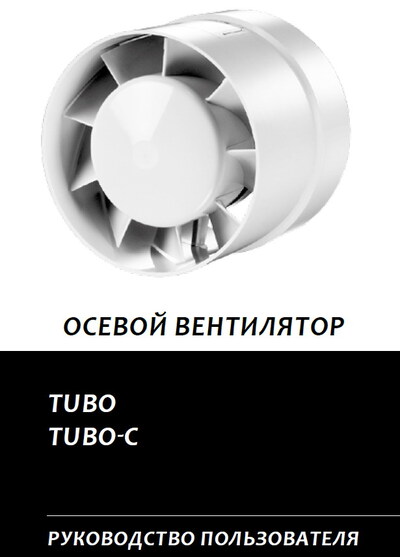

Паспорт
(Руководство по эксплуатации в формате pdf, откроется в новой вкладке)
