Коллектор Вентс Флексивент 1001200/75х15 используется для подключения пятнадцати воздуховодов ∅ 75 мм к выходу от вентилятора или вентиляционной установки ∅ 200 мм.
Круглые каналы подсоединяются с помощью фланцев Flexivent (поставляются отдельно). Фланец ∅ 199, к которому подсоединяется вентилятор, оборудован резиновым уплотнителем.
Материал: сталь с алюмоцинковым покрытием, внутренняя шумоизоляция

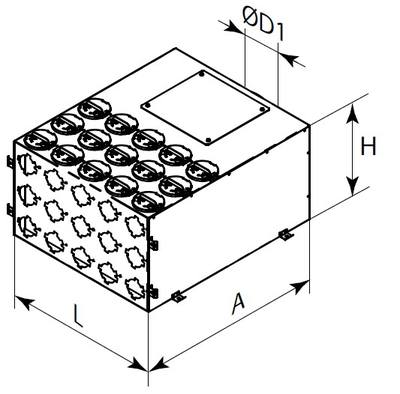

Размеры
| D | L | A | H | |
| Размеры, мм | 199 | 500 | 600 | 302 |
Потери давления и расход воздуха
| Расход, м3/ч | К-во каналов | Приток потери, Па | Вытяжка потери, Па |
| 25 | 1 | 2,6 | 1,6 |
| 50 | 2 | 3,0 | 1,9 |
| 75 | 3 | 3,5 | 2,4 |
| 100 | 4 | 4,3 | 3,1 |
| 125 | 5 | 5,4 | 4,0 |
| 150 | 6 | 6,6 | 5,1 |
| 175 | 7 | 8,1 | 6,4 |
| 200 | 8 | 9,9 | 8,0 |
| 225 | 9 | 11,8 | 9,7 |
| 250 | 10 | 14,0 | 11,6 |
| 275 | 11 | 16,4 | 13,7 |
| 300 | 12 | 19,1 | 16,0 |
| 325 | 13 | 22,0 | 18,5 |
| 350 | 14 | 25,1 | 21,3 |
| 375 | 15 | 28,4 | 24,2 |
Монтаж
Для распределения воздуха по каналам необходимо использовать фланцы, которые вставляются в отверстия коллектора. Каналы крепятся к таким фланцем с помощью замка на фланце. Если некоторые отверстия в коллекторе не будут использоваться, то их перекрывают заглушками с уплотнителем (приобретаются отдельно).
Коллекторы могут устанавливаться под потолком, магистральный воздуховод от установки или вентилятора в таком случае подключается снизу.
Также такой коллектор можно монтировать на полу, каналы подключаются в таком случае снизу.
