Коллектор Вентс Флексивент 1002200/90x15 используется для подключения пятнадцати воздуховодов ∅ 90 мм к выходу от вентилятора или вентиляционной установки ∅ 200 мм.
Круглые каналы подсоединяются с помощью фланцев Flexivent (поставляются отдельно). Фланец ∅ 197, к которому подсоединяется вентилятор, оборудован резиновым уплотнителем.
Материал: сталь с алюмоцинковым покрытием, внутренняя шумоизоляция

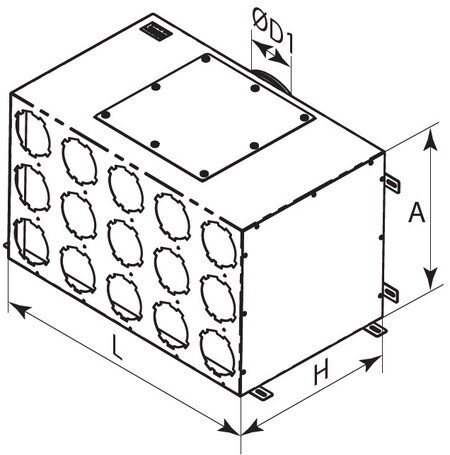

Размеры
| D1 | L | A | H | |
| Размеры, мм | 197 | 580 | 350 | 355 |
Потери давления и расход воздуха
| Расход, м3/ч | К-во каналов | Приток потери, Па | Вытяжка потери, Па |
| 45 | 1 | 0,3 | 0,2 |
| 90 | 2 | 0,9 | 0,8 |
| 135 | 3 | 1,6 | 1,5 |
| 180 | 4 | 2,6 | 2,4 |
| 225 | 5 | 3,7 | 3,4 |
| 270 | 6 | 4,7 | 4,2 |
| 315 | 7 | 5,7 | 5,1 |
| 360 | 8 | 7,0 | 6,2 |
| 405 | 9 | 8,4 | 7,4 |
| 450 | 10 | 9,8 | 8,6 |
| 495 | 11 | 11,2 | 9,8 |
| 540 | 12 | 12,1 | 10,6 |
| 585 | 13 | 13,1 | 11,4 |
| 630 | 14 | 13,6 | 11,8 |
| 675 | 15 | 14,1 | 12,2 |
Монтаж
Для распределения воздуха по каналам необходимо использовать фланцы, которые вставляются в отверстия коллектора. Каналы крепятся к таким фланцем с помощью замка на фланце. Если некоторые отверстия в коллекторе не будут использоваться, то их перекрывают заглушками с уплотнителем (приобретаются отдельно).
Коллекторы могут устанавливаться под потолком, магистральный воздуховод от установки или вентилятора в таком случае подключается снизу.
Также такой коллектор можно монтировать на полу, каналы подключаются в таком случае снизу.
