Кухонный вентилятор Вентс КСК 355 4Д используется для вытяжной вентиляции помещений кухни ресторана, столовой или печей Josper. Вентилятор способен удалять горячий воздух, содержащий жир, с температурой до 120°С и максимальной производительностью 3155 м3/ч. Может быть установлен как внутри помещений, так и снаружи на улице. Для уменьшения уровня шума в корпусе вентилятора используется шумоизоляция минеральной ватой 50 мм. В данной модели вентилятора используется трехфазный двигатель.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 380 |
| Ток, А | 0.87 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 405 |
| Производительность, м3/ч | 3155 |
| Скорость вращения, мин-1 | 1379 |
| Уровень шума на расстоянии 3 м, дБ(А) | 49 |
| Максимальная температура перемещаемого воздуха, С | -20...+120 |
| Вес, кг | 59 |
| Защита, класс | IP 54 |
| Размер патрубка, мм | 355 |
Габаритные размеры
| D | B | B1 | H | H1 | L | L1 | L2 | L3 | L4 |
| 355 | 740 | 600 | 764 | 655 | 727 | 700 | 650 | 737 | 352 |

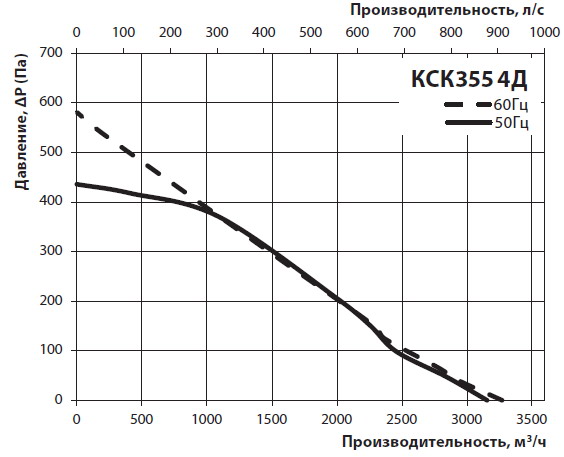

График расхода воздуха и давления
Конструкция
Для изоляции от шума и потерь тепла корпус вентилятора выполнен из оцинкованной стали с использованием минеральной ваты толщиной 50 мм. Для удобства сервисного обслуживания и мойки вентилятора предусмотрено открывающийся на шарнирах блок двигатель-крыльчатка.
Для герметичного соединения с воздуховодами на фланцах вентилятора предусмотрено резиновое уплотнение. Монтажная рама выполнена с виброгасителями.
Двигатель
В вентиляторе используется трехфазный двигатель с короткозамкнутым ротором и стальная центробежная крыльчатка с вперед загнутыми лопатками. Двигатель не требует обслуживания и оснащён встроенными термоконтактами с выводами для подключения к внешнему устройству защиты от перегрева. Класс обмотки изоляции двигателя F. Тип защиты IP 54.
Регулировка скорости
Позволяется использовать плавную или ступенчатую регулировку производительности вентилятора. Для этого необходимо использовать частотный регулятор или автотрансформатор. Допускается к одному регулирующему устройству подключать несколько вентиляторов, при условии что общая потребляемая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Для этой модели подходит регулятор Вентс РСА5Д-1,5-Т (приобретается отдельно).
Монтаж
Вентилятор кухонный предназначен для соединения с круглыми воздуховодами. Крепление вентилятора на стену осуществляется при помощи кронштейнов. Подключение к электрической сети осуществляется с помощью клеммной коробки, установленной на электродвигателе. Длину электрического кабеля необходимо выбирать с запасом, с учетом откидывания блока двигатель крыльчатка. Перед и за вентилятором рекомендуется установить гибкие вставки. Во время установки вентилятора необходимо обеспечить прямой участок воздуховода длиной не менее одного диаметра воздуховода со стороны входа и не менее трех диаметров со стороны выхода воздуха.
Гарантия
Производитель гарантирует нормальную работу вентилятора в течение 24 месяцев со дня продажи.
Паспорт
(Руководство по эксплуатации в формате pdf, откроется в новой вкладке)
