Вентилятор вытяжной канальный Вентс Квайтлайн 150 Дуо поставляется с однофазным двухскоростным двигателем.
Вентилятор предназначен для использования в системе приточной или вытяжной вентиляции. Является канальным, то есть встраивается непосредственно в сеть воздуховодов или пластиковых каналов. Данная серия вентиляторов обладает пониженным уровнем шума (типоразмер Вентс 100 Квайтлайн бесшумный) с низким уровнем энергопотребления, что позволяет монтировать их непосредственно в обслуживаемых вентиляцией помещениях.
Конструктивные особенности
Благодаря собственной разработке компании "Вентс" удалось значительно снизить уровень шума. Аэродинамических показателей удалось достигнуть за счет разумного сочетания формы крыльчатки и скорости вращения двигателя вентилятора. Крыльчатка в вентиляторе посажена на вал электродвигателя.
Корпус вентилятора и крыльчатка изготовлены из высококачественного пластика, устойчивого к воздействию ультрафиолета. В вентиляторе Вентс 150 Квайтлайн Дуо используется однофазный двигатель в двухскоростном исполнении/ Для защиты от перегрева двигателя используется встроенная защита.
Технические характеристики вентилятора
| Параметр | Величина | Единица измерения | |
| Напряжение | 220-240 | В | |
| Частота тока | 50 | Гц | |
| Максимальная потребляемая мощность | 19 / 22 | Вт | |
| Производительность (первая скорость, вторая скорость) | 250 / 335 | м3/ч | |
| Ток | 0.087 / 0.095 | А | |
| Скорость вращения | 1952 / 2250 | мин-1 | |
| Уровень шума на расстоянии 3 м | 36 / 39 | dB(A) | |
| Вес | 1,3 | кг | |
| Защита | IP X4 | класс | |
| Размер патрубка | 150 | мм | |
Размеры

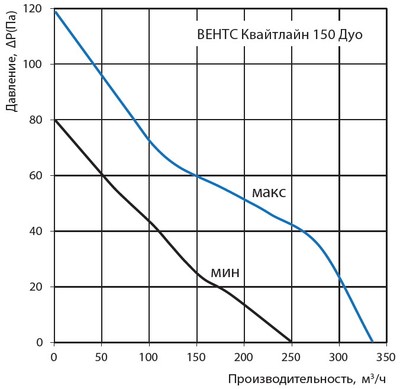

Диаграмма потерь давления и расхода воздуха
Схема подключения вентилятора к сети
Управление
Вентилятор включается с помощью выключателя, который может обеспечить работу по приведенной выше схеме подключения. Например, переключатель скоростей Вентс П2-10 (включатели приобретаются отдельно).Как установить вентилятор
- Осевой канальный вентилятор подсоединяется к воздуховоду диаметром 150 мм. Если диаметр воздуховода меньше или больше используйте переход или соединитель. При монтаже с гибкими воздуховодами вентилятор крепится с помощью хомутов.
- Вентилятор можно устанавливать в горизонтальном или вертикальном положении. При вертикальной установки необходимо предусмотреть его защиту от попадания конденсата или осадков.
- Вентилятор предназначен только для монтажа внутри помещений, наружный монтаж не допускается.
Примеры монтажа Вентс Квайтлайн
Паспорт вентилятора Вентс Квайтлайн 150 Дуо
(инструкция в формате pdf откроется при нажатии на изображение)
