Полужесткий овальный воздуховод 117x52 мм Вентс ФлексиВент (Vents FlexiVent) 01525000 предназначен для перемещения воздуха в системах приточно-вытяжной вентиляции.
Технические характеристики
Размеры подсоединения: 117х52 мм
Радиус горизонтального изгиба: rh=3xB
Радиус вертикального изгиба: rv=3xH
Длина: 50 метров
Температура перемещаемого воздуха: от - 20 до +60 oС
Кольцевая прочность: 8 кН/м2 согласно EN ISO 9969.
Материал: полиэтилен высокой плотности (HDPE), которому свойственна высокая прочность, гибкость, растяжимость и эластичность.
Диаграмма потерь давления
| Скорость воздуха, м/с | 2 | 2,5 | 3 | |
| 1 канал - расход воздуха, м3/ч | 28 | 35 | 42 | |
| 2 канала - расход воздуха, м3/ч | 56 | 70 | 84 | |
| Сопротивление канала, Па | ||||
| Длина канала, м | 2 | 4,4 | 6,8 | 9,8 |
| 4 | 8,7 | 13,6 | 19,6 | |
| 6 | 13,1 | 20,4 | 29,4 | |
| 8 | 17,4 | 27,2 | 39,2 | |
| 10 | 21,8 | 34,0 | 49,0 | |
| 12 | 26,1 | 40,8 | 58,8 | |
| 14 | 30,5 | 47,6 | 68,6 | |
| 16 | 34,8 | 54,4 | 78,4 | |
| 18 | 39,2 | 61,3 | 88,2 | |
Размеры
| H, мм | W, мм | L, м |
| 52 | 117 | 20 |
Как монтировать каналы
Есть несколько вариантов скрытого монтажа вентиляционных каналов.

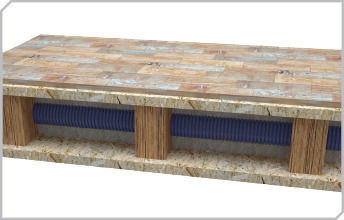

Воздуховод можно прокладывать внутри деревянных балок в полу или потолке

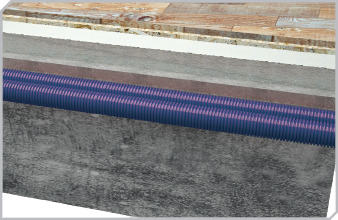

Каналы можно проложить в стяжку пола на глубину минимум 50 мм

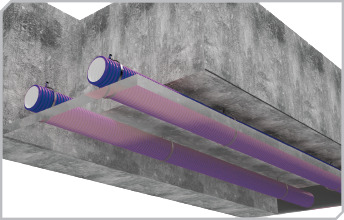

Установка под потолком

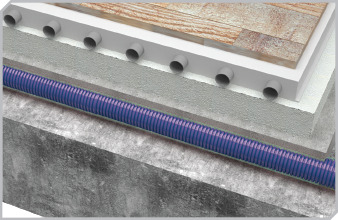

Установка в сочетании с системой теплый пол
Подробнее о монтаже вы можете узнать в руководстве по монтажу по ссылке ниже на этой странице в разделе Прикрепленные файлы.
