Приточно-вытяжная установка Вентс ВУТ 900 ПБВ ЕС Л А21 DTV

Приточно-вытяжная установка Вентс ВУТ 900 ПБВ ЕС Л А21 DTV представляет собой вентиляционный агрегат с рекуперацией тепла и водяным нагревателем. Управление установкой осуществляется с помощью встроенного контроллера, который подключается к смартфону через WiFi или к системе "умный дом". Используется в системе приточно-вытяжной вентиляции помещений жилого или коммерческого назначения. К нагревателю установки необходим подвод горячей воды от котла. Номинальная производительность установки 1030 м³/ч.

В установке используются ЕС-двигатели с высоким КПД, что позволило достичь высокую производительность и напор при низком уровне шума и потребления. Установка используется с системой воздуховодов с корневым сечением 250 мм или с прямоугольными воздуховодами с такой же площадью сечения.

Корпус

Корпус выполнен из алюмоцинка с внутренней изоляцией из минеральной ваты толщиной 20 мм.

Фильтр

Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4.

Реле DTV

Данная модель оборудована реле перепада давления для контроля степени загрязнения фильтра.

Двигатель

Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).

Рекуператор

В установке применяется противоточный канальный рекуператор из полистирола. Под блоком рекуператора расположен поддон для сбора и отвода конденсата.

Нагреватель

Для эксплуатации приточно-вытяжной установки при низкой температуре наружного воздуха установлен водяной нагреватель, к которому необходим подвод теплоносителя с горячей водой (от котла и т.д.).

Байпас

Обеспечивает защиту от обмерзания регенератора в зимний период, в летний и переходной период позволяет осуществлять вентиляцию без рекуперации.

Управление

Установка укомплектована встроенной системой автоматики А21. Дистанционная панель в комплект поставки не входит (при необходимости панель управления А25 приобретается отдельно).

Управление осуществляется:

• с помощью мобильного приложения Vents AHU на смартфоне через WiFi
• с помощью интеграции в систему Умный дом или BMS (Building Management System)

Что может делать автоматика

С помощью мобильного приложения Vents AHU можно:

• управлять всеми режимами удаленно через облачный сервер
• включать и выключать установку
• задавать желаемую температуру приточного воздуха
• менять производительность установки.
• открыть или закрыть байпас для летнего режима, когда не требуется рекуперация
• настроить работу установки по недельному таймеру, можно задать автоматическое включение и выключения системы вентиляции в зависимости от времени и дня недели

Также программа сигнализирует об аварии, необходимости очистки фильтров, система может останавливаться по сигналу от щита автоматики. При необходимости также может регулировать работу электроприводов приточной и вытяжной заслонки (приобретаются отдельно).

Подробно возможности управления описаны внизу этой страницы в разделе Документация.

Дополнительные функции автоматики

Возможно подключение следующих датчиков (приобретаются отдельно):

• Датчик CO2
• Датчик пыли PM2.5
• Датчик качества воздуха VOC
• Датчик пожарной сигнализации
• Датчик влажности

Приложение Vents AHU

Для Android	Для IOS

Монтаж

Приточно-вытяжная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Установку можно разместить как во вспомогательных помещениях, так и в основных (за подвесным потолком, в нише или открытым способом). Монтировать можно только в таком положении, чтобы обеспечить сбор и отвод конденсата.

Технические характеристики

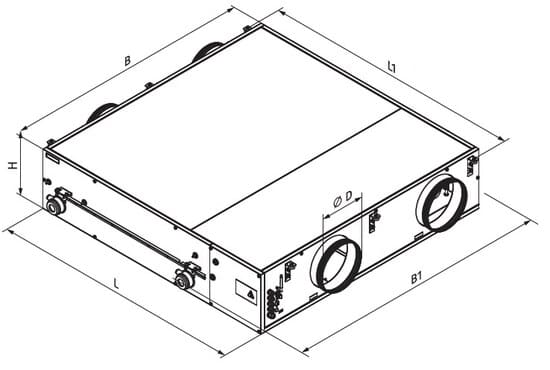

Габаритные размеры

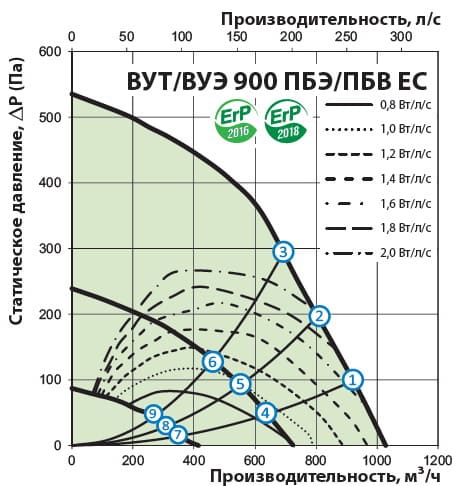

Диаграмма
