Регулятор скорости вентилятора трансформаторный Вентс РСА5Е-1,5-Т используется для ступенчатого изменения производительности систем вентиляции на базе вентилятора с однофазным электродвигателем. Данная модель подключается к вентилятору с номинальной силой тока не выше 1,5 А.
Технические характеристики
| Параметр | Величина |
| Напряжение в сети, В | 230 |
| Габариты АхВхС, мм | 205х115х100 |
| Номинальный ток, А | 1,5 |
| Диапазон температур окружающей среды, С | -20...+35 |
| Защита, класс | IP 54 |
Конструкция и управление
Корпус изготовлен из негорючего термопластика. Регулятор имеет пять скоростей с выходным напряжениям 110 В - 140 В - 170 В - 190 В - 230 В. Можно менять выходное напряжение изменив внутреннее подключение. Также доступен выход 80 В, по умолчанию не подключен.
Для выбора скорости используется поворотная ручка-тумблер. При работе устройства загорается индикаторная лампа.
Возможности дополнительного подключения
К регуляторы можно подключить:
- внешнее оборудование, такое как привод воздушный заслонки (клемма 230 В, макс. 2 А)
Данные устройства приобретаются отдельно.
Защита
Прекращается подача напряжения при срабатывании термореле, которое встроенно в двигатель вентилятора. Повторное включение возможно при снижении температуры двигателя до рабочих показателей.
Монтаж
Устанавливается в помещении, место установки должно выбираться с учетом свободной рециркуляции воздуха для охлаждения элементов устройства.

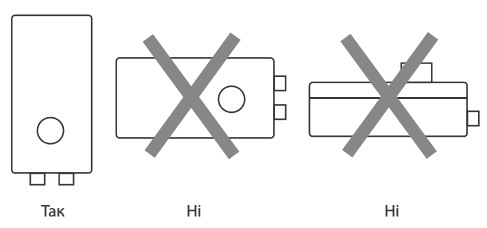

Рабочее положение вертикальное.

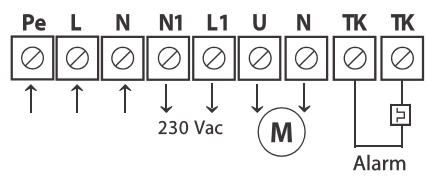

Схема подключения
Pe - Клемма заземления
L - Напряжение (230 VAC/50-60 Гц)
N - Нейтраль
N1 - Нерегулированный выход, нейтраль
L1 - Нерегулированный выход
U - Регулированный выход двигателя, фаза
N - Регулированный выход двигателя, нейтраль
TK - Контроль ТК для тепловой защиты двигателя

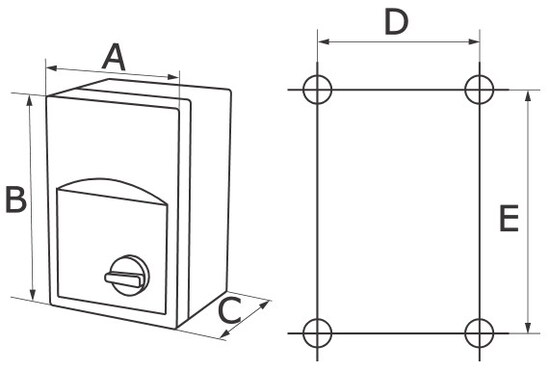

Габаритные размеры
| A | B | C | D | E |
| 115 | 205 | 100 | 98 | 140 |
Инструкция и паспорт
(файл в формате pdf, нажмите на изображение)
