Симисторный регулятор скорости Вентс РС-3,0-Т

Симисторный регулятор скорости вентилятора Вентс РС-3,0-Т используется для плавной регулировки производительности однофазных вентиляторов систем приточной или вытяжной вентиляции. Регулятор совместим с вентиляторами, номинальный потребляемый ток которых не превышает 3 А.

Также к одному устройству можно подключать несколько вентиляторов, если общий потребляемый ток не превышает максимальный ток регулятора.

Технические характеристики

Габаритные размеры

Конструкция регулятора

Корпус изготовлен из термопластика, на передней панели размещена ручка потенциометра. На боковой панели размещена кнопка включения с лампой индикации работы.

Как управлять

Включение производится с помощью кнопки, в включенном состоянии загорается лампа подсветки. Изменение выходной мощности производится с помощью поворота ручки потенциометра. Значение минимальной скорости от 25 до 100 % задается с помощью резистора на плате управление внутри регулятора. В регуляторе есть дополнительная клемма (230 В) для подключения и управления внешним оборудованием (например, приводом воздушной заслонки).

Защита

Для защиты от перегрузки используется плавкий предохранитель. Регулятор оснащен фильтром высокочастотных помех.

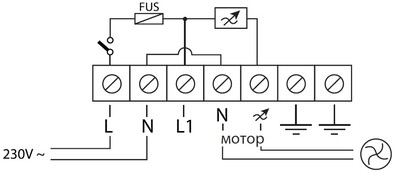

Схема подключения

Монтаж

Регулятор предназначен для установки внутри закрытых помещений на плоскости стены. При монтаже необходимо учитывать, что для охлаждения прибору нужна свободная рециркуляция воздуха. Нельзя устанавливать устройство над отопительными приборами или в зоне плохой конвекции воздуха.

Регулятор устанавливается только в вертикальной позиции, как указано на рисунке выше.

Гарантия

Гарантийный срок составляет 12 месяцев от даты продажи. Поставщик не несет ответственности за механические повреждения, использования регулятора не по назначению, самостоятельной модификации или ремонта.

Паспорт

(файл pdf, откроется в новой вкладке)
