Вытяжной потолочный вентилятор Вентс ЦБФ 250 скрытого монтажа для вытяжной вентиляции помещений ванной, туалета, кухни. Устанавливается в подвесной потолок, удаление воздуха происходит через вытяжную решетку в потолке. Данная модель оборудована двухскоростным электродвигателем, монтажная глубина 188 мм. Для предотвращения образования обратной тяги используется встроенный обратный клапан. Максимальная производительность составляет 260 м3/ч.
Технические характеристики
| Характеристика | Величина | |
| 1 скорость | 2 скорость | |
| Напряжение, В | 220-240 | |
| Частота, Гц | 50-60 | |
| Мощность, Вт | 23 | 39 |
| Частота вращения, мин-1 | 756 | 1122 |
| Ток, А | 0,12 | 0,18 |
| Производительность, м3/ч | 170 | 260 |
| Уровень шума на расстоянии 3 м, дБА | 25 | 29 |
| Диаметр воздуховода, мм | 100 | |

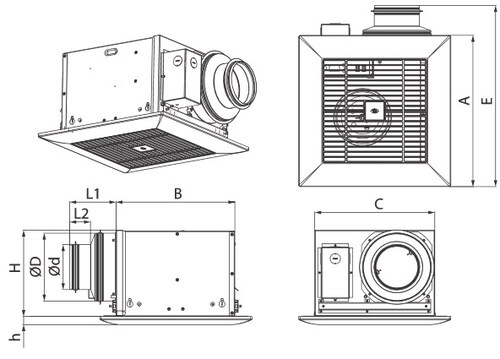

Размеры
| D | d | L1 | L2 | A | B | C | E | H | h |
| 148 | 98 | 100 | 45 | 330 | 258 | 260 | 395 | 188 | 18 |

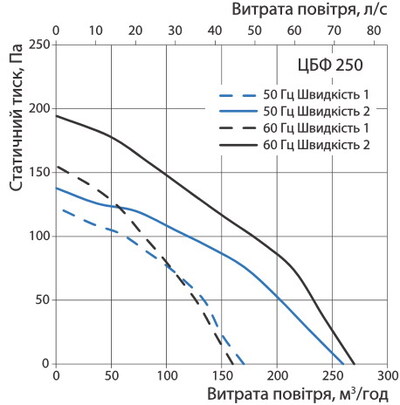

График расхода воздуха
Особенности
Используется для постоянной или периодической вытяжной вентиляции помещений жилого или коммерческого назначения. Применяется в тех случаях, когда необходим высокий напор. Вентилятор центробежного типа может обеспечить хорошую производительность в тех случаях, когда вытяжная шахта находится на расстоянии больше чем 1 метр от места установки.

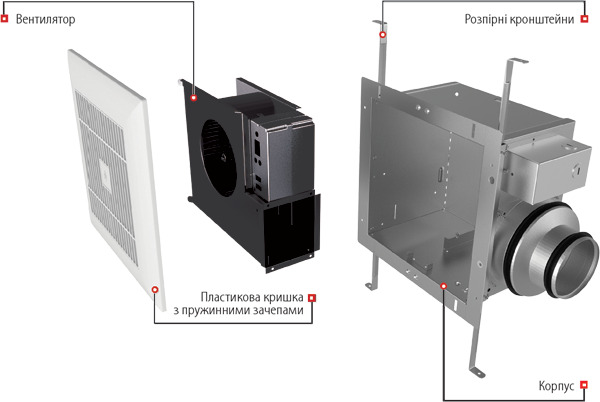

Конструкция
Корпус изготовлен из оцинкованной стали, вытяжная решетка из АБС-пластика. Решетка легко снимается для очистки и доступа к корпусу вентилятора. Рабочее колесо с вперед загнутыми лопатками выполнено из прочного пластика, обеспечивает высокий напор и низкий уровень шума.
Как включать
Вентилятор вытяжной может включаться:
- с помощью включателя, который обеспечивает подачу напряжения на клемму 1 скорости или на клемму максимальной скорости
- с помощью переключателя скоростей Вентс П2-10 (покупается отдельно)
Регуляторы и включатели приобретаются отдельно.
Монтаж

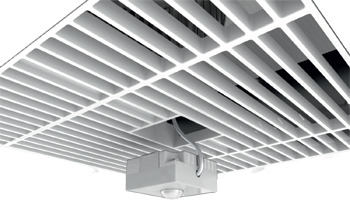

Вентилятор устанавливается в подвесной потолок. Крепление к балкам осуществляется при помощи кронштейнов и шурупов.
Гибкий воздуховод от вытяжной шахты к патрубку крепится с помощью хомута, дополнительно место соединения необходимо герметизировать с помощью алюминиевой монтажной ленты.

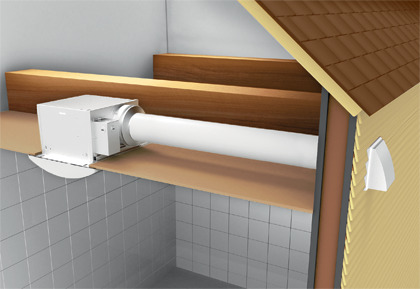

При выбросе воздуха напрямую на улицу (в частном доме) со стороны улицы устанавливается вытяжной колпак.
Примеры монтажа

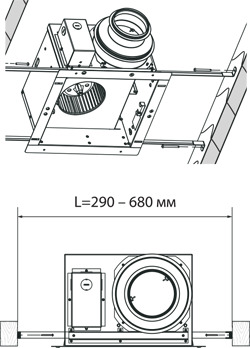

Крепление между балок на монтажных кронштейнах

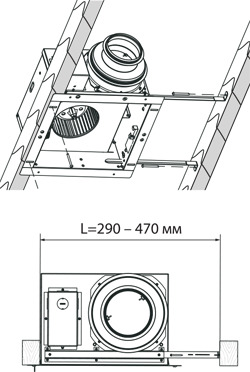

Боковое крепление к одной из балок

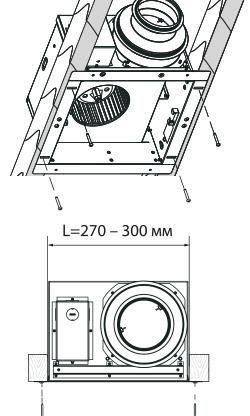

Крепление непосредственно к балкам

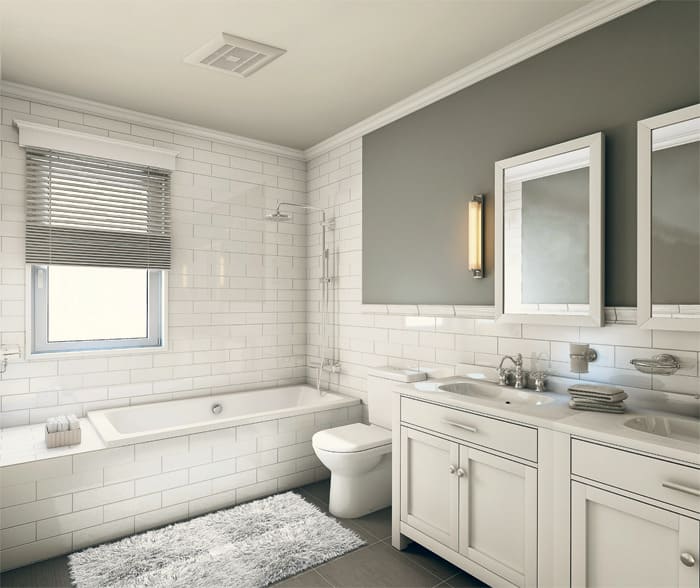

Внешний вид в интерьере
Гарантия
Гарантия на изделие составляет 2 года (24 месяца) при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации.

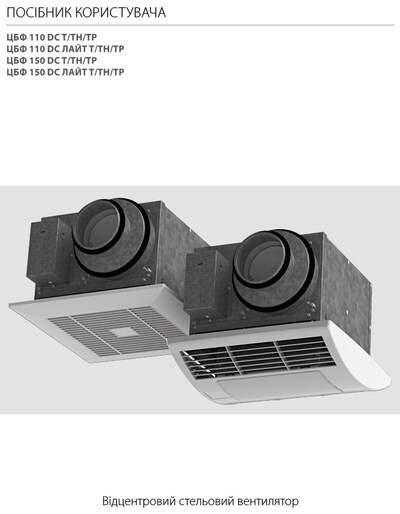

Руководство пользователя
(Паспорт в формате pdf, при клике на него откроется в новой вкладке)
Характеристики
Габариты и вес
