Канальный вентилятор Blauberg inWave 150/160 используется для приточной или вытяжной вентиляции помещений различного назначения. Устанавливается в закрытых помещениях, способен перемещать воздух с максимальной производительностью 540 м3/ч и температурой до +55°С. Корпус изготовлен из пластика, внутреннее пространство изолировано минеральной ватой толщиной 50 мм. Вентилятор канальный оснащен трехскоростным однофазным электродвигателем. При необходимости производительность можно регулировать ступенчато или плавно. Соединяются с воздуховодами или другими элементами вентиляции с диаметром 150 или 160 мм.
Используются для вентиляции помещений с повышенными требованиями к шуму, уровень шума на минимальной скорости не превышает 20 дБА.
Технические характеристики
| Параметр | Величина | ||
| min | mid | max | |
| Напряжение, В | 220 | ||
| Частота тока, Гц | 50 | ||
| Потребляемая мощность, Вт | 25 | 46 | 51 |
| Производительность, м3/ч | 242 | 320 | 540 |
| Ток, А | 0.2 | 0.21 | 0.24 |
| Скорость вращения, мин-1 | 1982 | 2374 | 2738 |
| Уровень шума на расстоянии 3 м, дБ(А) | 20 | 26 | 33 |
| Максимальная температура перемещаемого воздуха, С | 55 | ||
| Вес, кг | 5.0 | ||
| Защита, класс | IPХ4 | ||
| Размер патрубка, мм | 150/160 | ||

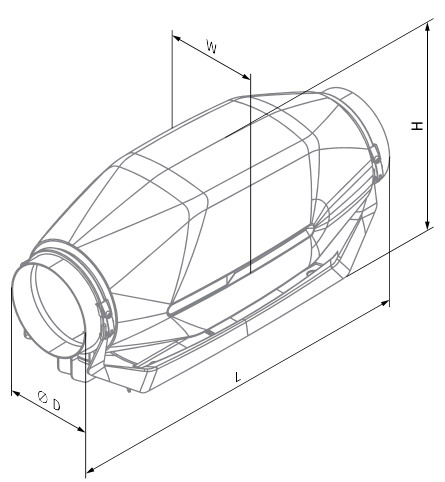

Габаритные размеры
| Размеры | ∅D | H | L | W |
| мм | 149 | 273 | 606 | 253 |

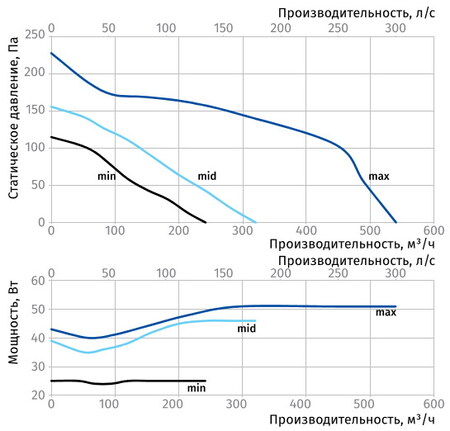

Диаграмма аэродинамических характеристик
Конструкция

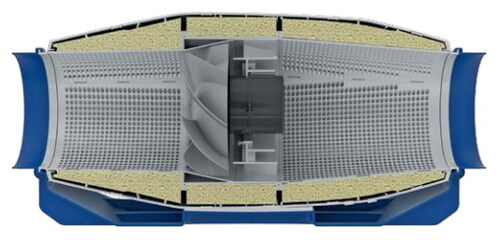

Корпус вентилятора изготавливается из пластика, заполнен минеральной ватой толщиной 50 мм. Внутренняя часть корпуса перфорирована для уменьшения уровня шума.
Крыльчатка смешанного типа выполнена из пластика, особая аэродинамическая форма позволяет развивать приемлемую производительность с достаточно высоким напором.
Подключение напряжение производится на корпусе в герметичной клеммной коробке.
Двигатель
Используется однофазный трехскоростной двигатель на подшипниках качения. Для защиты от перегрузки двигатели вентиляторов оснащены термопредохранителями. Класс защиты двигателя – IPX4.
Регулировка скорости
Управление двигателем осуществляется при помощи внешнего переключателя скоростей (приобретается отдельно). При необходимости плавной регулировки скорости можно применять тиристорный регулятор РС-1-400, подключив его к клемме максимальной скорости двигателя.
Если необходима ступенчатая регулировка скорости, то подойдет регулятор П3-1-300. С его помощью также можно, помимо регулировки производительности вентилятора, одновременно включать или выключать освещение.
Монтаж
Вентиляторы могут крепиться к стене, потолку или на полу. Монтаж осуществляется с помощью монтажной пластины на корпусе вентилятора. Для уменьшения нагрузки на вентилятор желательно со стороны всасывания вентилятора оставить прямой участок воздуховода длиной не менее трех диаметров.
Гарантия
Производитель гарантирует нормальную работу изделия в течение 24 месяцев (2 года) с момента продажи изделия при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации.
