Диффузор сопловый Вентс СД 100 используется в системах вентиляции и кондиционирования для подачи приточного воздуха на значительное расстояние за счет высокой скорости приточной струи. Максимальный расход воздуха 141 м3/ч, максимальная скорость воздуха 20 м/с. Такие вентиляционные приточные решетки используют для вентиляции помещений большого объема коммерческого или промышленного назначения с высокими потолками.
Конструкция
Изготовлены из анодированного алюминия, для крепления к воздуховодам предусмотрены фальцы с отверстиями. Струя приточного воздуха, двигаясь в вентилируемой зоне, уменьшает свою скорость, меняет температуру и отклоняется вверх, если это теплый воздух или вниз, если это холодный воздух.
Характеристики
| Минимальная скорость потока воздуха, м/с | 2,5 |
| Максимальная скорость потока воздуха, м/с | 20 |
| Минимальный расход воздуха, м3/ч | 18 |
| Максимальный расход воздуха, м3/ч | 141 |
| Площадь живого сечения, м2 | 0,002 |
Размеры
| D1 | D2 | D3 | L |
| 50 | 115 | 136 | 94 |
Монтаж
Сопла устанавливают в воздуховоды круглого или прямоугольного сечения. Для регулировки воздуха, проходящего через сопла, рекомендуется устанавливать дроссель-клапан (заказывается отдельно).

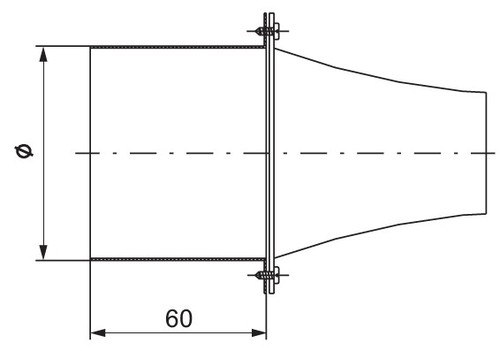

Пример монтажа с круглым воздуховодом
Пример монтажа диффузора на прямоугольном воздуховоде
