Дроссель-клапан Вентс КР 500х250 предназначен для использования в системах вентиляции. С помощью клапана можно регулировать расход воздуха через канал путем изменения положения заслонки вокруг оси. Также с помощью заслонки можно перекрывать канал. Клапан снабжен рычагом с металлической рукояткой и стопором для фиксации положения при помощи барашкового болта.
Корпус и поворотная пластина изготовлены из оцинкованной листовой стали.
Монтаж
Монтаж заслонки осуществляется при помощи фланцевого соединения. Монтаж в системе вентиляции осуществляется путем крепления торцевых фланцев заслонок к ответным фланцам воздуховодов или других агрегатов вентиляционной системы. Крепление осуществляется при помощи оцинкованных болтов и скоб. При монтаже заслонок с сервоприводом, необходимо оставлять пространство для контрольного доступа к приводу.

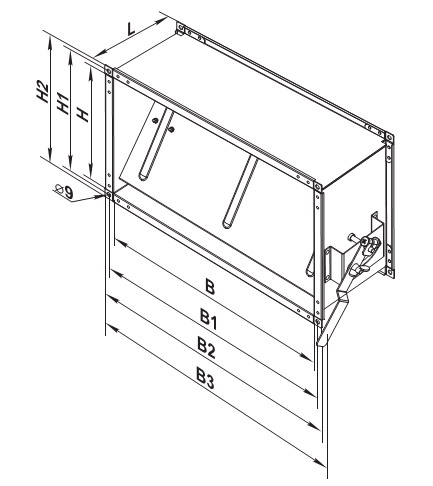

Габаритные размеры
| Размеры | B | B1 | B2 | B3 | H | H1 | H2 | L |
| мм | 500 | 520 | 540 | 560 | 250 | 270 | 290 | 202 |

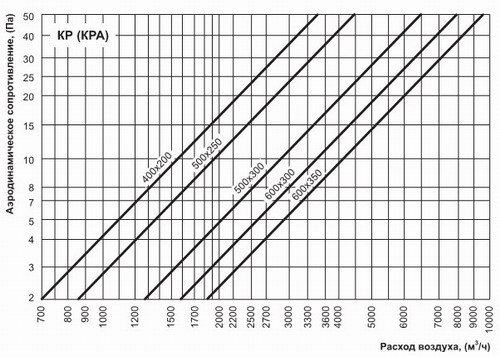

Диаграмма
Характеристики
Габариты и вес
