Канальный вентилятор Вентс БУСТ 400 ЕС является вентилятором смешанного типа в пластиковом корпусе. Применяется в системах приточной или вытяжной вентиляции для перемещения воздуха. Максимальная производительность составляет 5700 м3/ч, максимальная температура перемещаемого воздуха до +55°С. Совместимы с воздуховодами или другими элементами вентиляции диаметром 400 мм.
В данной серии используется ЕС-двигатель.
Технические характеристики вентилятора
| Характеристика | Величина |
| Напряжение, В | 220~240 |
| Частота тока, Гц | 50/60 |
| Мощность, Вт | 726 |
| Производительность, м3/ч | 5700 |
| Ток, А | 3,23 |
| Скорость вращения, мин-1 | 2580 |
| Уровень шума на расстоянии 3 м, дБ(А) | 60 |
| Диапазон температур перемещаемого воздуха, °С | -25...+55 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 400 |
Габаритные размеры
| Размеры | A | ∅D | D1 | H |
| мм | 388 | 395 | 441 | 500 |

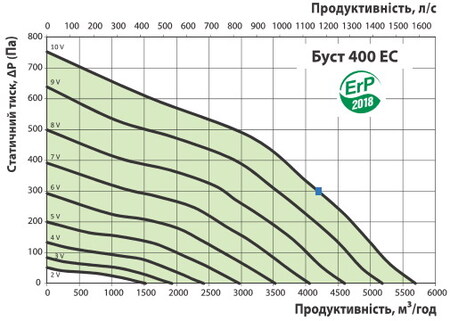

Диаграмма аэродинамических характеристик
Конструкция
Корпус выполнен из полимера, наружная часть укреплена металлическим кожухом. Крыльчатка также изготовлена из полимера. Специальная форма лопастей обеспечивает высокое давление и производительность по сравнению с осевыми вентиляторами. Питание подключается через герметичную клеммную коробку на корпусе.
Кронштейн поставляется отдельно.
Двигатель
Вентилятор канальный оборудован ЕС-двигателем постоянного тока. Данный тип является на сегодняшний день самым передовым решением в области создании систем вентиляции. Их ресурс значительно больше АС-двигателей, обладают большей производительностью и напором. Также вентилятор, оборудованный ЕС-двигателем, можно регулировать в диапазоне от 0 до 100 % от его максимальной скорости.
Как управлять
Управление вентилятором осуществляется при помощи управляющего сигнала 0-10 В. При изменении значения этого фактора вентилятор изменяет скорость вращения и производительность.
То есть для включения и управления такого вентилятора нужен:
- внешний регулятор скорости или контроллер с аналоговым выходом 0-10 В.
Регулятор может:
- включать вентиляторы
- выключать вентилятор
- плавно регулировать производительность вентилятора
Регулятор Вентс Р-1/010 поставляется отдельно.
Управление с помощью ПК*
Вентиляторы можно объединять в единую компьютерную сеть управления, в том числе с контролем и администрированием через сеть Интернет. Программное обеспечение позволяет с высокой точностью управлять работой объединенных в сеть вентиляторов. На дисплей компьютера выводятся все параметры системы, и при необходимости можно задавать индивидуальный режим работы для каждого вентилятора в сети.
*программное обеспечение и контроллер в поставку не входит. Объединение вентиляторов в группу производится специалистами по КИПиА с помощью любого стороннего ПО и контроллеров для автоматизации систем вентиляции.
Монтаж
Вентилятор устанавливается в помещении с температурой окружающего воздуха не меньше 1°С и не больше 40°С.
Допускается горизонтальный или вертикальный монтаж к поверхности стены, потолка или пола. Присоединение к стене или потолку осуществляется при помощи монтажной пластины на корпусе.
При монтаже необходимо оставить прямые участки воздуховодов перед и за вентилятором. На стороне всасывания и нагнетания воздуха не менее 3 диаметров.
Электрическое подключение и установка должны выполняться согласно рекомендациям, указанным в паспорте.
Паспорт вентилятора
(руководство в формате pdf, откроется в новой вкладке)
