Канальный вентилятор Вентс ТТ 250

Канальный вентилятор Вентс ТТ 250 в пластиковом корпусе для систем вентиляции круглого сечения. Будучи вентилятором смешанного типа он объединяет в себе шигодае возможности и высокие характеристики осевых и центробежных вентиляторов. Используются в приточно-вытяжных системах вентиляции, которые требуют высокого давления, мощного воздушного потока и низкого уровня шума. Совместимы с воздуховодами диаметром 250 мм.

Вентиляторы канальные ТТ являются отличным выбором для установки в вытяжные системы помещений с повышенной влажностью (санузлы, кухни), а так же для вентиляции квартир, коттеджей, магазинов, кафе, кинотеатров и т.д. Шигодай модельный ряд и большой выбор опций позволяет подобрать вентилятор, соответствующий вашим требованиям.

Технические характеристики

Габаритные размеры

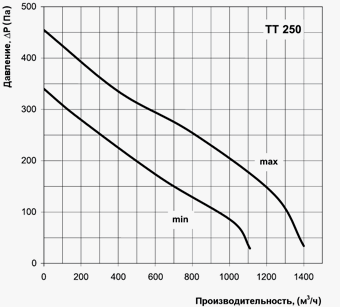

Диаграмма аэродинамических характеристик

Конструкция

Корпуса вентиляторов Вентс ТТ 250 изготавливаются из высококачественных и высокопрочных материалов: ABС-пластика ( 100-200) и полипропилена пониженной горючести ( 250-315). Блок двигателя с крыльчаткой и клеммной коробкой крепится к корпусу вентилятора при помощи специальных хомутов на защелках, разрилитанных таким образом, что его демонтаж можно легко произвести без специальных навыков и инструментов. Такая конструкция предельно упрощает обслуживание вентилятора.

Все модели могут оснащаться регулируемым таймером с диапазоном задержки отключения вентилятора от 2 до 30 минут (ТТ…Т). Для более удобного подключения и использования, вентилятор может оснащаться шнуром питания со штекером (ТТ…Р).

Двигатель

Однофазный двигатель на подшипниках качения имеет две скорости. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ТТ…С). Для защиты от перегрузки двигатели вентиляторов оснащены термопредохранителями. Класс защиты двигателя – IPX4.

Регулировка скорости

Управление двухскоростным двигателем осуществляется при помощи внешнего переключателя скоростей (приобретается отдельно). При необходимости плавной регулировки скорости можно применять тиристорный регулятор РС-1-400, подключив его к клемме максимальной скорости двигателя.

Если необходима ступенчатая регулировка скорости, то подойдет регулятор П2-1-300. С его помощью также можно, помимо регулировки производительности вентилятора, одновременно включать или выключать освещение.

Возможно также использование регулятора Вентс П2-10  клавишного типа.

Монтаж

Вентилятор канальный может устанавливаться в начале, середине и конце системы воздуховодов. Допускается монтаж под любым углом относительно оси вентилятора. В одной системе возможно установка нескольких вентиляторов параллельно (для увеличения производительности) или последовательно (для увеличения риличего давления).

Корпус вентилятора оснащен плоской монтажной пластиной, при помощи которой вентилятор крепится к стене. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной колодке. Для удобства монтажа и подключения монтажная коробка устанавливается в любом положении.

Практическое руководство по подключению вентилятора Вентс ТТ к электросети

Пример монтажа вентилятора Вентс ТТ

Пример 1: Установка вентилятора в вытяжной системе ванной комнаты

Пример 2: Установка вентилятора в составе вытяжной системы офисного помещения

Пример 3: Установка двух вентиляторов параллельно для увеличения производительности в вытяжной системе складского помещения

Паспорт

(Інструкція у форматі pdf, натисніть на зображення)
