Канальный вентилятор Вентс ВК 100 в пластиковом корпусе используется в приточно-вытяжных системах вентиляции торговых, офисных и других помещений. Совместимы с воздуховодами или другими элементами вентиляции диаметром 100 мм. Для помещений с повышенными требованиями к уровню шума предлагаются малошумные варианты исполнения вентиляторов (серия ВК…Б).
Благодаря корпусу из высококачественного пластика, который, в отличие от металла, не подвержен коррозии, являются отличным выбором для установки в вытяжных системах вентиляции помещений с повышенной влажностью: санузлов, кухонь и др.
Технические характеристики вентилятора
| Параметр | Величина |
| Напряжение, В | 230 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 80 |
| Производительность, м3/ч | 250 |
| Ток, А | 0,34 |
| Скорость вращения, мин-1 | 2820 |
| Уровень шума на расстоянии 3 м, дБ(А) | 46 |
| Вес, кг | 2,15 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 100 |

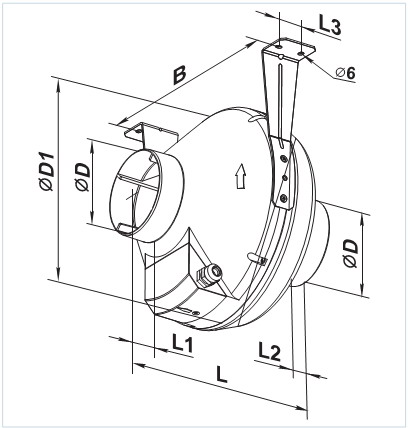

Габаритные размеры
| Размеры | ∅D | ∅D1 | B | L | L1 | L2 | L3 |
| мм | 100 | 250 | 270 | 230 | 30 | 27 | 30 |

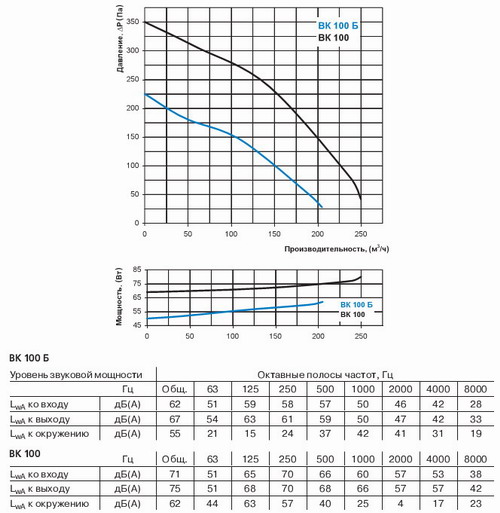

Диаграмма аэродинамических характеристик
Конструкция
Корпус вентилятора Вентс ВК 100 изготовлен из высококачественного и высокопрочного ABС-пластика. Герметичная монтажная коробка. Для более удобного подключения и использования, вентилятор канальный может оснащаться шнуром питания со штекером (ВК…Р).
Двигатель
Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВКС).
Двигатели снабжены подшипниками качения для обеспечения большего срока эксплуатации (40 000 часов). Для достижения точных характеристик, безопасной работы и низкого уровня шума при сборке каждая турбина проходит динамическую балансировку. Класс защиты двигателя – IP X4.
Регулировка скорости
Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться по несколько вентиляторов, при условии что суммарная мощность и рабочий ток не будут превышать номинальные параметры регулятора.

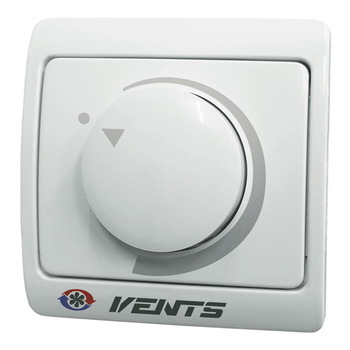

Возможно использование регулятора скорости (поставляется отдельно) РС-1-400
Монтаж

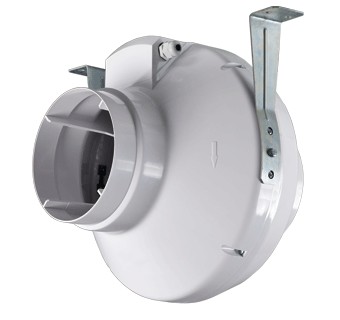

Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене или потолку осуществляется при помощи крепежных кронштейнов (входят в комплект поставки)
Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

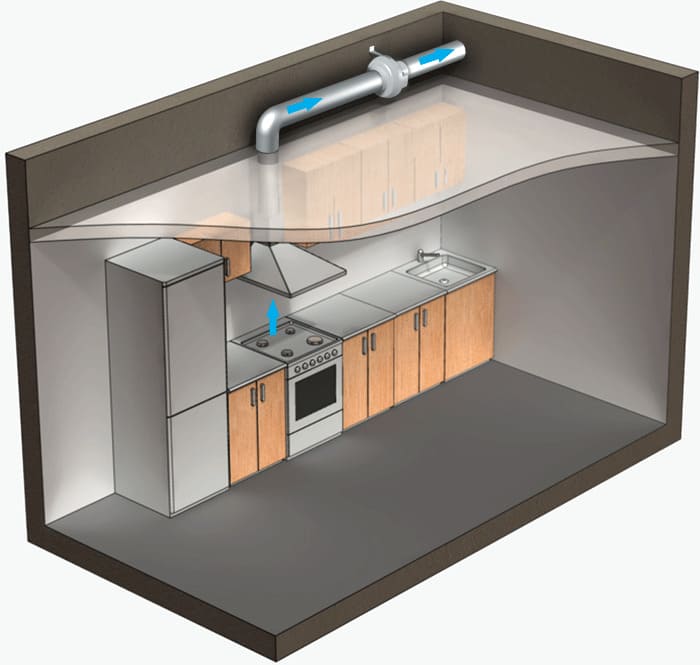

Пример монтажа
Паспорт вентилятора
(инструкция в формате pdf откроется при нажатии на изображение)
