Канальный вентилятор Вентс ВКМц 200 Б предназначен для использования в системах приточной или вытяжной вентиляции канального типа. Подсоединяется к элементам системы диаметром 200 мм. Данный вентилятор выполнен в малошумном исполнении. Максимальная производительность данной модели 840 м3/ч.
Технические характеристики
| Параметр | Величина |
| Напряжение, В | 230 |
| Ток, А | 0,61 |
| Частота тока, Гц | 50 |
| Максимальная мощность, Вт | 139 |
| Производительность, м3/ч | 840 |
| Скорость вращения, мин-1 | 2790 |
| Уровень шума на расстоянии 3 м, дБ(А) | 48 |
| Максимальная температура перемещаемого воздуха, С | -25....+50 |
| Вес, кг | 4,2 |
| Защита, класс | IPХ4 |
| Размер патрубка, мм | 200 |
Габаритные размеры
| ∅D | B1 | ∅D1 | B | L | L1 | L2 | L3 |
| 198 | 380 | 332 | 340 | 245 | 25 | 29 | 40 |
Диаграммы
Конструкция
Корпус вентилятора изготовлен из оцинкованной стали. Для более удобного подключения и использования вентилятор может оснащаться шнуром питания со штекером (ВКМц…Р).
Двигатель
Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопатками. Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателе подшипников
качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.
Регулировка скорости
Плавная или ступенчатая регулировка осуществляется с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

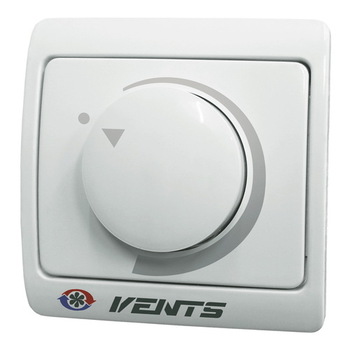

Возможно использование регулятора скорости (поставляется отдельно) РС-1-400
Монтаж
Вентилятор канальный можна устанавливать под любым углом относительно его оси. Присоединение к стене осуществляется при помощи крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
Пример монтажа вентилятора
Документация
(файл в формате pdf, нажмите на изображение)
Гарантия
Производитель гарантирует нормальную работу оборудования в течение 24 месяцев со дня продажи, указанного в товарном чеке. В случае возникновения гарантийных требований оборудование принимается к ремонту в сервисном центре.
