Обратный клапан для вентиляции Вентс КОМ 100 типа "бабочка" изготовлен из оцинкованной стали, лопасти клапана - из алюминия. Клапан имеет два подпружиненных лепестка, которые под воздействием потока воздуха открываются, при прекращении подачи воздуха пружина перекрывает сечение воздуховода. Такие клапаны используется в системах приточной и вытяжной вентиляции.
Монтаж
Конструкция клапана позволяет закрепить его на круглых воздуховодах при помощи хомутов. Ось поворота лепестков клапана должна быть расположена вертикально. При размещении клапана в системе вентиляции необходимо учитывать направление потока воздуха. Обратный клапан Вентс, который будет использоваться в приточной вентиляции, необходимо изолировать во избежании образования на нем конденсата.

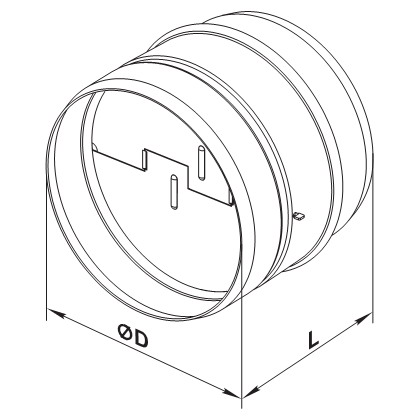

Габаритные размеры
| Размеры | D | L |
| мм | 99 | 80 |

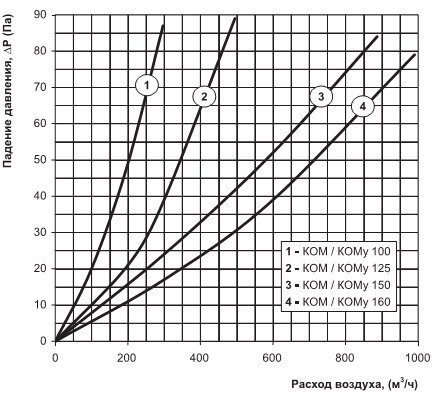

Диаграмма падения давления на клапане
Характеристики
Габариты и вес
